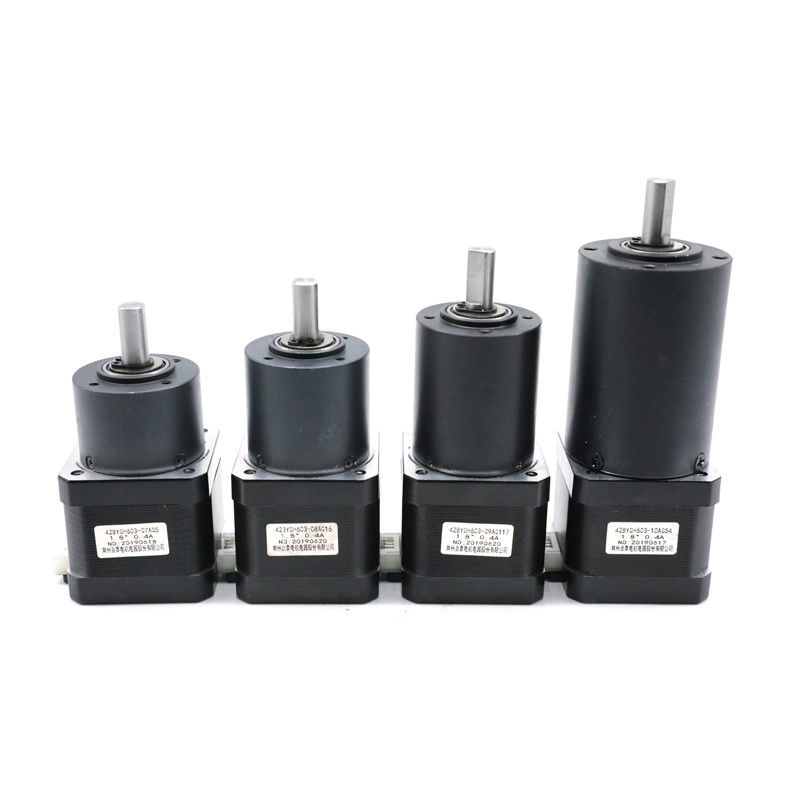

1.8 Grad 4 Draht Getriebe Schrittmotor 42mm

Name: 1.8 Grad 4 Draht Getriebe Schrittmotor 42mm
Brand: Changzhou Hetai Motor And Electric Appliance Co., Ltd.
SKU: 42BYGH
Availability: InStock

Markenname:	HeTai
Modellnummer:	42BYGH
MOQ:	50
Preis:	USD
Lieferzeit:	25 TAGE
Zahlungsbedingungen:	L/C, D/P, T/T, Western Union, MoneyGram

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

China

Zertifizierung:

CE ROHS ISO

Produktbezeichnung:

Motor für Schrittgetriebe

Gehäuse für Getriebe:

Pulvermetallurgie, Zinklegierung

Getriebe für die Übereinstimmung:

36 mm, 42 mm

Schritt-Genauigkeit:

± 5%

Temperaturanstieg:

℃ 80 maximal

Isolierwiderstand:

100MΩ Min.500VC DC

Umgebungstemperatur:

-20°C bis +50°C

Dielektrische Festigkeit:

500VAC 1 Minute

Radialbelastung ((10 mm von der Flansche) N:

≤ 120

Achsbelastung (N):

≤80

Verpackung Informationen:

Karton mit innerem Schaum-Kasten, Palette

Versorgungsmaterial-Fähigkeit:

10000 PC/Monat

Hervorheben:

4 Draht Getriebe-Schrittmotoren

Schrittmotoren des Getriebe-1.8deg

1

Produktbeschreibung

42BYGH 0,4-1,7A Strom-Standard-Schritt-Planetengetriebe-Motor

Der Motor der 42BYGH-Serie kann mit dem Getriebe 36mm, 42mm übereinstimmen.Zinklegierung und Pulvermetallurgie. Das Reduktionsverhältnis von 36mm Zinklegierung beträgt 1/12.

Elektrische Spezifikation des Motorteils:

Modell	Schrittwinkel (°/Schritt)	Leitungsdraht (NICHT)	Spannung (V)	Aktuell (A/Phase)	Widerstand (Ω/PHASE)	Einheitliche Prüfungen (MH/Phase)	HALTZTOMP (G.CM)	Motorhöhe L ((MM)	Motorgewicht (Kg)
42BYGH208-52A	1.8	4	12	0.4	30	42	2500	34	0.20
42BYGH243-03	1.8	4	2.6	1	2.6	3.2	1800	34	0.20
42BYGH622-28A	1.8	4	4.8	1	4.8	6.0	2900	40	0.24
42BYGH613-68A	1.8	4	2.5	1.7	1.5	2.5	3500	40	0.24
42BYGH705-07	1.8	4	12	0.3	40	80	4000	44	0.30
42BYGH721A	1.8	6	10	0.25	40	36	2000	44	0.30
42BYGH801-36	1.8	6	12	0.4	30	22	3800	48	0.34
42BYGH872A	1.8	4	2.8	1.7	1.65	2.8	4500	48	0.34
42BYGH910-02	1.8	4	5.1	1.5	3.4	8.0	8500	60	0.49
42BYGH905-13	1.8	4	3.15	1.5	2.1	5.0	6800	60	0.49

*Die Produkte können auf besondere Anfrage angepasst werden.

*Produkte können mit Getriebe 36, 42mm übereinstimmen

Kabeldiagramm

Mechanische Dimension

GetriebeElektrische Spezifikation:

Außendurchmesser 36 mmPulvermetallurgie

Gehäusematerial	Lager bei Ausgang	Radialbelastung ((10 mm von der Flansche) N	Achsbelastung (N)	Schachtpress-Fit-Kraft max ((N)	Radialverteilung der Welle (mm)	Schubspiel der Welle ((mm)	Rückwirkung bei Leerlast (°)
Pulvermetallurgie	Lager mit Hülsen	≤ 120	≤ 80	≤ 500	≤ 003	≤ 01	≤ 15

Reduzierungsquote	Nennverträgliches Drehmoment (Nm)	Maximaler momentaner Toleranzdrehmoment (Nm)	Effizienz in %	Länge (mm)	Gewicht ((g)	Anzahl der Getriebe
1 / 4	0.3	1.0	81%	24.8	145	1
1/5
Die Bibel, 1/16	1.2	3.5	72%	32.4	173	2
1.20
1/25
1/53	2.5	7.5	65%	41.9	213	3
1/62
1/76
1/94
1/117

Mechanische Dimension

1.8 Grad 4 Draht Getriebe Schrittmotor 42mm 2

Außendurchmesser 36 mmZinklegierung

Gehäusematerial

Lager bei Ausgang

Radialbelastung ((10 mm von der Flansche) N

Achsbelastung (N)

Schachtpress-Fit-Kraft max ((N)

Radialverteilung der Welle (mm)

Schubspiel der Welle ((mm)

Rückwirkung bei Leerlast (°)

Zinklegierung

Porös

Lagern

≤ 45

≤ 25

≤ 100

≤ 008

≤ 04

≤ 15

Reduzierungsquote	Nennverträgliches Drehmoment (Nm)	Maximaler momentaner Toleranzdrehmoment (Nm)	Effizienz in %	Länge (mm)	Gewicht ((g)	Anzahl der Getriebe
Die Bibel, 1/12	0.3	1.0	81%	26.8	100	1

Mechanische Dimension

Außendurchmesser 42 mmPulvermetallurgie

Gehäusematerial	Lager bei Ausgang	Radialbelastung ((10 mm von der Flansche) N	Achsbelastung (N)	Schachtpress-Fit-Kraft max ((N)	Radialverteilung der Welle (mm)	Schubspiel der Welle ((mm)	Rückwirkung bei Leerlast (°)
Pulvermetallurgie	Lager mit Hülsen	≤ 120	≤ 80	≤ 500	≤ 003	≤ 01	≤ 15

Reduzierungsquote	Nennverträgliches Drehmoment (Nm)	Maximaler momentaner Toleranzdrehmoment (Nm)	Effizienz in %	Länge (mm)	Gewicht ((g)	Anzahl der Getriebe
1 / 4	1.0	3.0	81%	32.5	170	1
1/6
Wie kann man Gott dienen?	4.0	12	72%	46.3	207	2
Die Bibel, 1/18
1/25
1 / 36
1/54	8.0	25	65%	60.1	267	3
1/65
1/90
1.1.112
1/155
1/216	10	30	65%	60.1	267
