Tintenstrahl-Drucker-Geared Stepper Motor-NEMA 11 28mm

Tintenstrahl-Drucker-Geared Stepper Motor-NEMA 11 28mm

Markenname:	Hetai
Modellnummer:	28BYGH507-Serie
MOQ:	50
Preis:	USD
Lieferzeit:	28-31
Zahlungsbedingungen:	L/C, D/P, T/T, Western Union, MoneyGram

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

China

Zertifizierung:

CE ROHS ISO

Produktname:

Planeten-Schrittgetriebemotor

Reduktionsverhältnis:

1:6

Haltemoment:

2400 g.cm

Aktuell:

2,0 A/Phase

Schrittwinkel:

° 1,8

Schritt-Genauigkeit:

± 5 %

Nennspannung:

5.4V

Induktivität:

1,9 mH/Phase

Widerstand:

2,7 Ω/Phase

Maximale Radiallast:

28 N

Maximale Achslast:

10 N

Schutzstufe:

IP40

Umgebungstemperatur:

-20℃~+50℃

Isolationswiderstand:

100MΩ Min.500VC DC

Spannungsfestigkeit:

500VAC 1 Minute

Länge:

80 mm

Verpackung Informationen:

Karton mit innerem Schaum-Kasten, Palette

Versorgungsmaterial-Fähigkeit:

10000pcs/month

Hervorheben:

Tintenstrahldruckerschrittmotor

übersetztes Schrittmotor-NEMA 11

Schrittmotor-NEMA 11 28mm

Produktbeschreibung

28BYGH NEMA 11 Schrittschaltgetriebemotor für Tintenstrahldrucker

Der 28BYGH Getriebe-Schrittmotor hat ein hohes Ausgangsdrehmoment und präzise Positionierung.

Elektrische Spezifikation

28BYGH507-03AG6
SCHRITTWINKEL	°/SCHRITT	1.8
NENNSPANNUNG	V	5.4
STROM	A/PHASE	2.0
WIDERSTAND	Ω/PHASE	2.7
INDUKTIVITÄT	mH/PHASE	1.9
HALTEDREHMOMENT	g.cm	2400
ISOLATIONSKLASSE		B

Elektrische Spezifikation MOTORTEIL:

MODELL	SCHRITTWINKEL (°/SCHRITT)	LEAD LEAD WIRE (NR.)	SPANNUNG (V)	STROM (A/PHASE)	WIDERSTAND (Ω/PHASE)	INDUKTIVITÄT (MH/PHASE)	HALTEDREHMOMENT (G.CM)	MOTORHÖHE L(MM)	MOTORGEWICHT (KG)
28BYGH102-01	1.8	4	3.90	0.67	6.3	3.2	600	32	0.11
28BYGH105-01	1.8	6	3.1	0.95	3.3	1.0	430	32	0.11
28BYGH301	1.8	4	4.56	0.67	6.8	4.9	950	45	0.17
28BYGH303	1.8	6	3.40	0.95	3.4	1.0	750	45	0.14
28BYGH501	1.8	4	8.04	0.67	12.0	7.2	1200	51	0.19
28BYGH502	1.8	6	3.80	0.95	4.0	1.3	900	51	0.20

Getriebe 28mm Elektrische Spezifikation:
Untersetzungsverhältnis	1/6
Anzahl der Zahnräder	1
Übertragungswirkungsgrad	81%
Nenndrehmoment	0.2 N.m
Maximales Moment für kurzzeitige Belastung	0.6 N.m
Radiallast (10mm vom Flansch)	≤80N
Axiallast der Welle	≤30N
Länge (mm)	28.5
Gewicht (g)	105
Gehäusematerial	Metall
Lager am Ausgang	Gleitlager
Max. Press-Fit-Kraft der Welle	≤200N
Radialspiel der Welle(mm)	≤0.03
Axialspiel der Welle(mm)	≤0.4
Spiel im Leerlauf (°)	≤1.5

***Hinweis: Die Produkte können nach Ihren Wünschen angepasst werden. Bitte kontaktieren Sie uns für weitere Details.

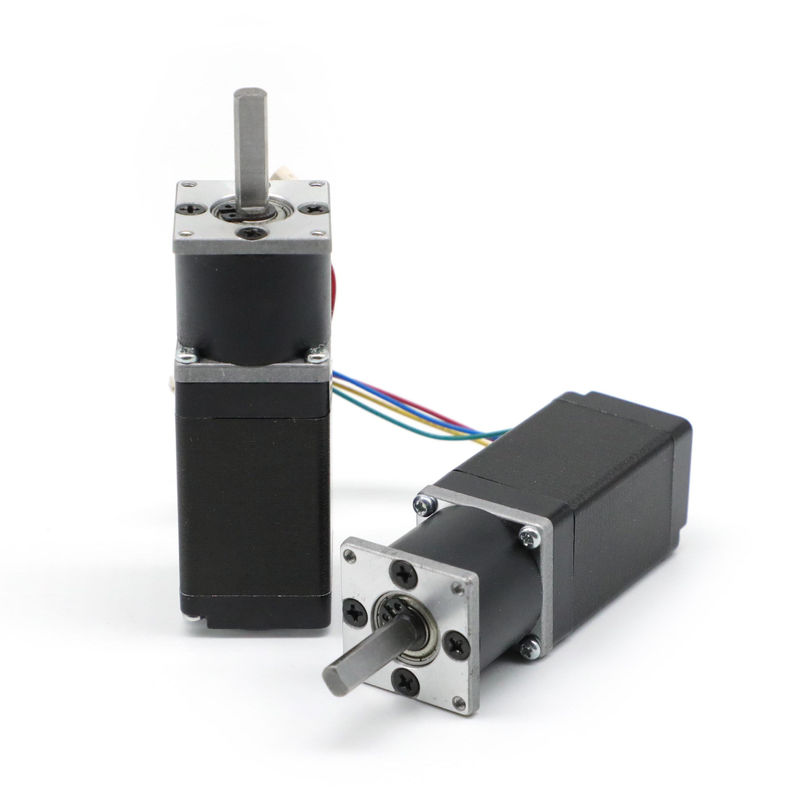

Tintenstrahl-Drucker-Geared Stepper Motor-NEMA 11 28mm 0

Schaltplan

Tintenstrahl-Drucker-Geared Stepper Motor-NEMA 11 28mm 1

Produktanwendung

Großer Injektionsdrucker

Tintenstrahl-Drucker-Geared Stepper Motor-NEMA 11 28mm 2

Der VORTEIL des Planetengetriebemotors:

1. Planetengetriebe garantiert ein flexibles und zuverlässiges Kraftübertragungssystem

2. Großes Übersetzungsverhältnis mit langer Lebensdauer

3. Einzigartiges Design für hohe Leistungsdichte

4. Hohe Genauigkeit

Planetengetriebe sind für einen hohen Anteil der Eingangsenergie ausgelegt, was nahtlos mit anderen Getriebekonfigurationen gekoppelt werden kann.
