Einzelheiten zu den Produkten

Heim Produits

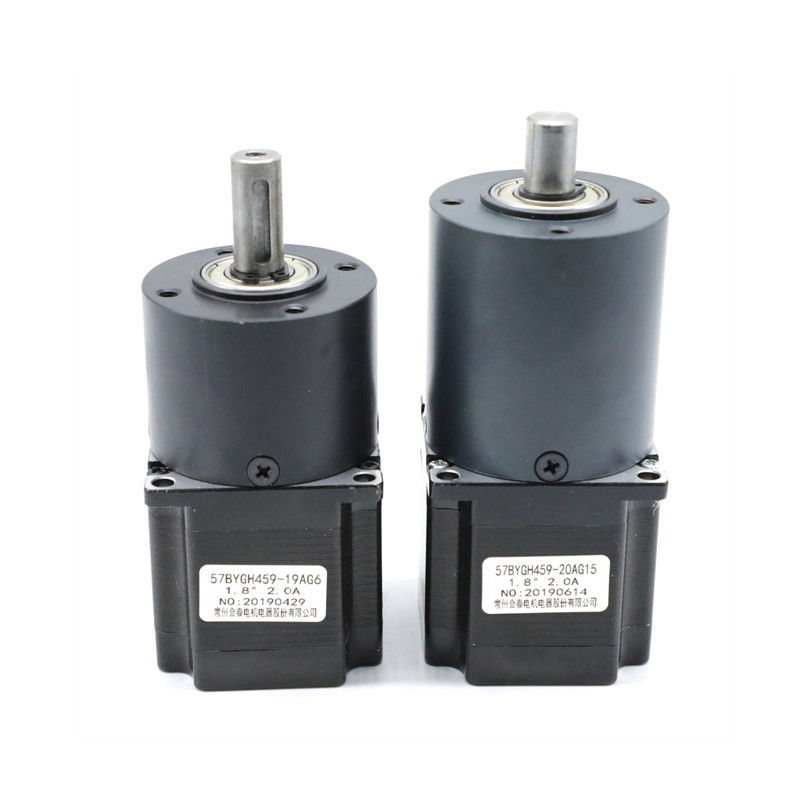

Schrittmotor 20 Kilogramm cm mit planetarischem Getriebe

Name: Schrittmotor 20 Kilogramm cm mit planetarischem Getriebe
Brand: Changzhou Hetai Motor And Electric Appliance Co., Ltd.
SKU: 57BYGH
Availability: InStock

Markenname:	HeTai
Modellnummer:	57BYGH
MOQ:	50
Preis:	USD
Lieferzeit:	25 TAGE
Zahlungsbedingungen:	L/C, D/P, T/T, Western Union, MoneyGram

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

China

Zertifizierung:

CE ROHS ISO

Produktname:

Tretengetriebemotor

Getriebe-Material:

Pulverisieren Sie Metallurgie, verzinken Sie die Legierung und Plastik ausführen

Maximales Reduzierungsverhältnis:

1:216

Schritt-Genauigkeit:

± 5%

Temperaturanstieg:

℃ 80 maximal

Isolationswiderstand:

100MΩ Min.500VC DC

Umgebende Temperatur:

-20℃~+50℃

Durchschlagsfestigkeit:

500VAC 1 Minute

Max Radial Force:

75N (20mm vom vorderen Flansch)

Max Axial Force:

15N

Verpackung Informationen:

Karton mit innerem Schaum-Kasten, Palette

Versorgungsmaterial-Fähigkeit:

10000 PC/Monat

Hervorheben:

Schrittmotor mit planetarischem Getriebe

Schrittmotor 20 Kilogramm cm

Schrittmotor 20kg cm

Produktbeschreibung

Match 57BYGH mit Pulvermetallurgie u. Zink legiert planetarische Getriebemultiple choices

Für Motoren der Reihe 57BYGH können Sie mit planetarischem Getriebe 42,52,56,63Millimeter zusammenbringen.

Verzinken Sie Legierung und Technikplastik ist vergleicht mit Pulvermetallurgie kosteneffektiver

42mm

Pulvermetallurgie

52mm

Zinklegierung

56mm

Pulvermetallurgie

Zinklegierung

Technikplastik

63mm

Zinklegierung

Sowie Gebrauch für Getriebe in den Fahrzeugen, werden planetarische Getriebe in den verschiedenen Industrien für verschiedene Anwendungen benutzt. Sie bieten hohe Präzision und hohe das Drehmoment-zuvolumenverhältnis an, die sie gut angepasst zu den Anwendungen macht, die miteinbeziehen; zunehmendes Drehmoment, Geschwindigkeit, die genaue Positionierung und steuernde reproduzierbare Maschinerie verringernd.

BEWEGUNGSteil elektrische Spezifikation:

MODELL	SCHRITT-WINKEL (°/STEP)	ANSCHLUSSLEITUNG (NEIN)	SPANNUNG (V)	STROM (A/PHASE)	WIDERSTAND (Ω/PHASE)	INDUKTANZ (MH/PHASE)	HALTEMOMENT (KG.CM)	BEWEGUNGShöhe L (MILLIMETER)	BEWEGUNGSgewicht (Kilogramm)
57BYGH001A	1,8	4	6,0	0,5	12	20	3,5	41	0,45
57BYGH048-11	1,8	4	4,4	2,0	2,2	5,0	6,0	41	0,45
57BYGH201-22A	1,8	4	6,6	0,6	11	25	7,0	51	0,65
57BYGH218-45	1,8	4	2,6	2,0	1,3	4	8,0	51	0,65
57BYGH420-77	1,8	6	3,8	2,0	1,9	3,5	9,0	56	0,70
57BYGH432-63A	1,8	6	2,4	3,0	0,8	1,2	9,0	56	0,70
57BYGH633-131	1,8	6	3,0	3,0	1,0	1,8	13,5	78	1,00
57BYGH639-10E	1,8	4	2,1	4,2	0,5	1,6	18	78	1,13
57BYGH801-01	1,8	6	3,3	3,0	1,1	2,5	16	84	1,13
57BYGH815	1,8	4	7,36	1,6	4,6	16	20	84	1,13

*Products können durch speziellen Antrag besonders angefertigt werden.

*Products können Getriebe 42,52,57,63Millimeter zusammenbringen

Bauschaltplan

Mechanisches Maß

GETRIEBE elektrische Spezifikation:

Aus Durchmesser 42mm Pulvermetallurgie

Unterkunft des Materials	Tragen am Ertrag	Radiallast (10mm vom Flansch) N	Axiale Last der Welle (N)	Welleneinpreßkraft maximal (N)	Radialspiel der Welle (Millimeter)	Gestoßenes Spiel der Welle (Millimeter)	Rückprall am Nulllast (°)
Pulvermetallurgie	Gleitlager	≤120	≤80	≤500	≤0.03	≤0.1	≤1.5

Reduzierungsverhältnis	Bewertetes Toleranzdrehmoment (Nanometer)	Maximales Momentantoleranzdrehmoment (Nanometer)	Efficiency%	Länge L (Millimeter)	Gewicht (g)	Zahl von Räderwerken
1/4	1,0	3,0	81%	32,5	170	1
1/6
1/15	4,0	12	72%	46,3	207	2
1/18
1/25
1/36
1/54	8,0	25	65%	60,1	267	3
1/65
1/90
1/112
1/155
1/216	10	30	65%	60,1	267

Mechanisches Maß

Schrittmotor 20 Kilogramm cm mit planetarischem Getriebe 2

Aus Durchmesser 52mm Zinklegierung

Unterkunft des Materials	Tragen am Ertrag	Radiallast (10mm vom Flansch) N	Axiale Last der Welle (N)	Welleneinpreßkraft maximal (N)	Radialspiel der Welle (Millimeter)	Gestoßenes Spiel der Welle (Millimeter)	Rückprall am Nulllast (°)
Zinklegierung	Gleitlager	≤450	≤200	≤1000	≤0.03	≤0.1	≤1.5

Reduzierungsverhältnis

Bewertetes Toleranzdrehmoment (Nanometer)

Maximales Momentantoleranzdrehmoment (Nanometer)

Efficiency%

Länge

L (Millimeter)

Gewicht (g)

Zahl von Räderwerken

Reduzierungsverhältnis

1/13

2,0

6,0

81%

52,9

345

Mechanisches Maß

Schrittmotor 20 Kilogramm cm mit planetarischem Getriebe 3

Aus Durchmesser 56mm Pulvermetallurgie

Unterkunft des Materials	Tragen am Ertrag	Radiallast (10mm vom Flansch) N	Axiale Last der Welle (N)	Welleneinpreßkraft maximal (N)	Radialspiel der Welle (Millimeter)	Gestoßenes Spiel der Welle (Millimeter)	Rückprall am Nulllast (°)
Pulvermetallurgie	Gleitlager	≤450	≤200	≤1000	≤0.03	≤0.1	≤1.5

Reduzierungsverhältnis	Bewertetes Toleranzdrehmoment (Nanometer)	Maximales Momentantoleranzdrehmoment (Nanometer)	Efficiency%	Länge L (Millimeter)	Gewicht (g)	Zahl von Räderwerken
1/4	2,0	6,0	81%	41,3	491	1
1/6
1/15	8,0	25	72%	59,6	700	2
1/18
1/26
1/47	16	50	72%	59,6	700	2
1/66

Mechanisches Maß

Schrittmotor 20 Kilogramm cm mit planetarischem Getriebe 4

Aus Technikplastik des Durchmessers 56mm

Unterkunft des Materials	Tragen am Ertrag	Radiallast (10mm vom Flansch) N	Axiale Last der Welle (N)	Welleneinpreßkraft maximal (N)	Radialspiel der Welle (Millimeter)	Gestoßenes Spiel der Welle (Millimeter)	Rückprall am Nulllast (°)
Technikplastik	Gleitlager	≤450	≤200	≤1000	≤0.03	≤0.1	≤1.5

Reduzierungsverhältnis	Bewertetes Toleranzdrehmoment (Nanometer)	Maximales Momentantoleranzdrehmoment (Nanometer)	Efficiency%	Länge L (Millimeter)	Gewicht (g)	Zahl von Räderwerken
1/15	8,0	25	72%	61,6	450	2
1/18
1/26
1/47	16	50
1/66

Mechanisches Maß

Schrittmotor 20 Kilogramm cm mit planetarischem Getriebe 4

Herausdurchmesser 56 Millimeter-Zinklegierung

Unterkunft des Materials	Tragen am Ertrag	Radiallast (10mm vom Flansch) N	Axiale Last der Welle (N)	Welleneinpreßkraft maximal (N)	Radialspiel der Welle (Millimeter)	Gestoßenes Spiel der Welle (Millimeter)	Rückprall am Nulllast (°)
Zinklegierung	Gleitlager	≤450	≤200	≤1000	≤0.03	≤0.1	≤1.5

Reduzierungsverhältnis	Bewertetes Toleranzdrehmoment (Nanometer)	Maximales Momentantoleranzdrehmoment (Nanometer)	Efficiency%	Länge L (Millimeter)	Gewicht (g)	Zahl von Räderwerken
1/4	2,0	6	81%	43,3	350	1
1/6
1/13				52,7	400

Mechanisches Maß

Schrittmotor 20 Kilogramm cm mit planetarischem Getriebe 6

Aus Durchmesser 63mm Zinklegierung

Unterkunft des Materials	Tragen am Ertrag	Radiallast (10mm vom Flansch) N	Axiale Last der Welle (N)	Welleneinpreßkraft maximal (N)	Radialspiel der Welle (Millimeter)	Gestoßenes Spiel der Welle (Millimeter)	Rückprall am Nulllast (°)
Zinklegierung	Gleitlager	≤450	≤200	≤1000	≤0.03	≤0.1	≤1.5

Reduzierungsverhältnis

Bewertetes Toleranzdrehmoment (Nanometer)

Maximales Momentantoleranzdrehmoment (Nanometer)

Efficiency%

Länge

L (Millimeter)

Gewicht (g)

Zahl von Räderwerken

1/8

3,0

8,0

81%

75,5

400

Mechanisches Maß

Schrittmotor 20 Kilogramm cm mit planetarischem Getriebe 7
