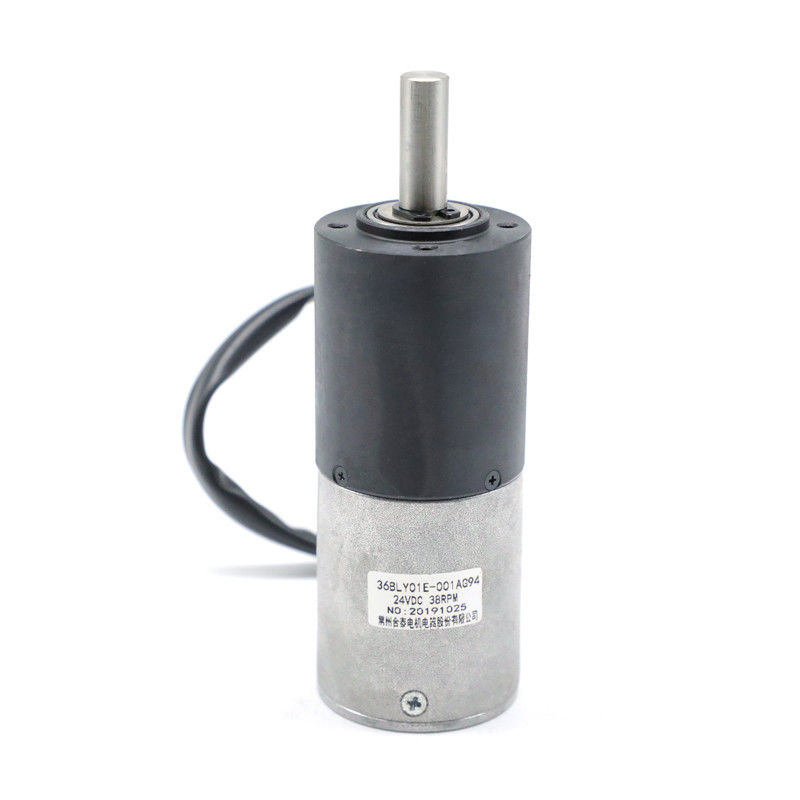

Kleines Getriebe-schwanzloses Motor-NEMA 14 24v 36mm 2 Nanometer
| Herkunftsort | China |
|---|---|
| Markenname | Hetai |
| Zertifizierung | CE ROHS ISO |
| Modellnummer | 36BLY01E-001AG94 |
| Min Bestellmenge | 50 |
| Preis | USD |
| Verpackung Informationen | Karton mit innerem Schaum-Kasten, Palette |
| Lieferzeit | 28-31 |
| Zahlungsbedingungen | L/C, D/P, T/T, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit | 5000pcs/month |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Produktname | Schwanzloser Getriebemotor | Wickelnde Art | Stern |
|---|---|---|---|
| Halleffektwinkel | Elektrischer Winkel 120° | Isolierungs-Klasse | B |
| Umgebende Temperatur | -20℃~+50℃ | Isolationswiderstand | 100MΩ Min.500VC DC |
| Durchschlagsfestigkeit | 600VAC 1 Minute | Schutz-Niveau | IP40 |
| Reducations-Verhältnis | 1:94 | Bewertetes Toleranzdrehmoment | 2,5 N.m |
| Markieren | NEMA 14 24v,NEMA 14 36mm,Planetarisches Getriebe für schwanzlosen Motor |
||
Produkt-Beschreibung
36BLY01E-001AG94 des planetarischer kleine 2 N.m hohe Leistungsfähigkeit NEMA 14 Getriebemotor
36BLY01E-001AG94 benutzt ein Pulvermetallurgiegetriebe. Das bewertete Drehmoment des Motors 36BLY01E ist 0.03NM, installiert mit dem Reduzierungsverhältnis-1:94getriebe, das Drehmoment kann bis 2 Nanometer erreichen. Unterdessen wird die Geschwindigkeit von 3500 U/min auf 38 U/min verringert. Sie kann mit anderem Reduzierungsverhältnis auch zusammenpassen:
Stadium 1
1/4, 1/5
Stadium 2
1/16, 1/20, 1/25
Stadium 3
1/53, 1/62, 1/76, 1/94, 1/117
Verzeichnen Sie bitte unten in einer Liste, um weitere Einzelheiten über das Getriebe zu sehen
Elektrische Spezifikation:
| Modell | ||
| Fertigungs-Modell | 36BLY01E-001AG94 | |
| Zahl von Phasen | Phase | 3 |
| Zahl von Polen | Polen | 4 |
| Phasenwiderstand | OHM | 6,4 |
| Nennspannung | VDC | 24 |
| Keine Lasts-Geschwindigkeit | U/min | 4800 |
| Kein Lasts-Strom | Ampere | 0,32 |
| Nenndrehzahl | U/min | 3500±200 |
| Nennstrom | 0,32 | |
| Bewertetes Drehmoment | N.m | 0,03 |
| Nennleistung | W | 11 |
| Spitzendrehmoment | N.m | 0,09 |
| Drehmoment-Konstante | N.m/A | 0,015 |
| Hintere EMF-Konstante | V/kRPM | 1,6 |
| Körper-Länge | Millimeter | 42 |
| Gewicht | Kilogramm | 0,16 |
| BEWEGUNGSspezifikationen MIT PLANETENGETRIEBE | ||
| Bewertetes Drehmoment | N.m | 2 |
| Nenndrehzahl | U/min | 38 |
| VERHÄLTNIS | 94:1 | |
*Products können durch speziellen Antrag besonders angefertigt werden.
Bauschaltplan
| FUNKTION | FARBE | |
| +5V | ROT |
UL1332 26AWG
|
| HALL A | BLAU | |
| HALL B | GRÜN | |
| HALL C | WEISS | |
| Boden | SCHWARZES | |
| PHASE A | BROWN | |
| PHASE B | GELB | |
| PHASE C | ORANGE |
Mechanisches Maß
GETRIEBE-TEIL elektrische Spezifikation:
36mm Pulvermetallurgie
| Unterkunft des Materials | Tragen am Ertrag | Radiallast (10mm vom Flansch) N | Axiale Last der Welle (N) | Welleneinpreßkraft maximal (N) | Radialspiel der Welle (Millimeter) | Gestoßenes Spiel der Welle (Millimeter) | Rückprall am Nulllast (°) |
| Pulvermetallurgie | Gleitlager | ≤120 | ≤80 | ≤500 | ≤0.03 | ≤0.1 | ≤1.5 |
| Reduzierungsverhältnis | Bewertetes Toleranzdrehmoment (Nanometer) | Maximales Momentantoleranzdrehmoment (Nanometer) | Efficiency% | Länge (Millimeter) | Gewicht (g) | Zahl von Räderwerken |
| 1/4 | 0,3 | 1,0 | 81% | 24,8 | 145 | 1 |
| 1/5 | ||||||
| 1/16 | 1,2 | 3,5 | 72% | 32,4 | 173 | 2 |
| 1/20 | ||||||
| 1/25 | ||||||
| 1/53 | 2,5 | 7,5 | 65% | 41,9 | 213 | 3 |
| 1/62 | ||||||
| 1/76 | ||||||
| 1/94 | ||||||
| 1/117 |
Wie ein planetarisches Getriebe tut Arbeit?
Die Ausrichtung der Gänge kann mit unserem Sonnensystem verglichen werden, in dem die Planeten um die Sonne rotieren, folglich der Name „planetarisches Getriebe“.
Mitten in dem planetarischen Getriebe gibt es einen „Sonnen“ Gang – auch bekannt als ein zentraler Gang. Dieses ist häufig der Inputgang. Um die Außenseite gibt es 2 oder mehr „Planeten“ Gänge – oder äußere Gänge. Das Umgeben der Planetengetriebe dort ist eine Kupplungsglocke, die die Bildung zusammenhält. Die Planetengetriebe werden durch eine Fördermaschine angeschlossen, die der Reihe nach an die Abtriebswelle angeschlossen wird.
