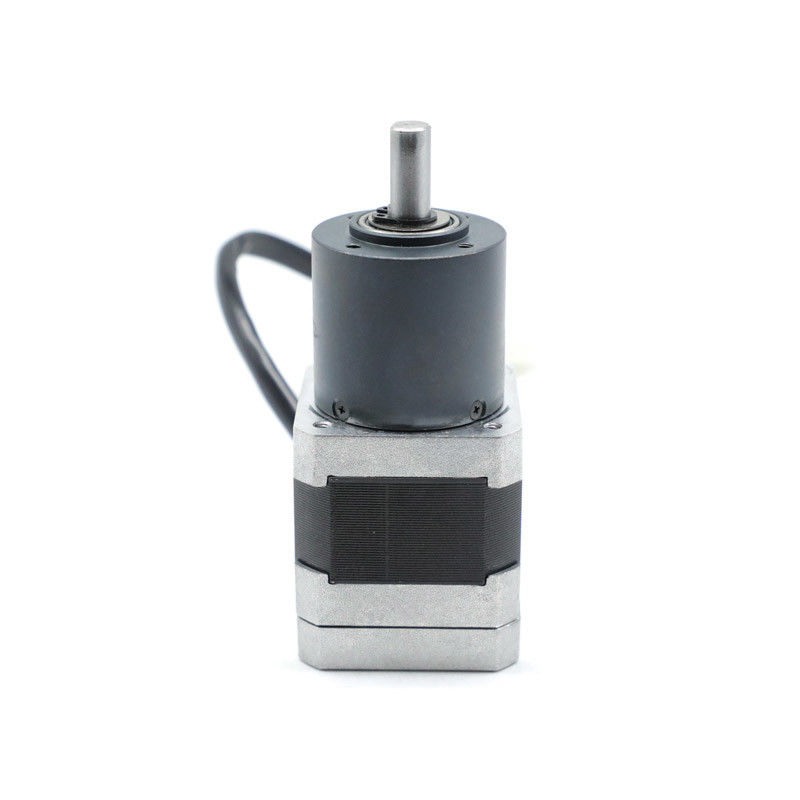

Untersetzungs-Motor-NEMA 17 DCs 24v schwanzloser Motor 36mm

Untersetzungs-Motor-NEMA 17 DCs 24v schwanzloser Motor 36mm

Markenname:	Hetai
Modellnummer:	42BLF01-Serie
MOQ:	50
Preis:	USD
Lieferzeit:	28-31
Zahlungsbedingungen:	L/C, D/P, T/T, Western Union, MoneyGram

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

China

Zertifizierung:

CE ROHS ISO

Produktname:

Bürstenloser Getriebemotor

Wickelnde Art:

Stern

Hall Effect Angle:

Elektrischer Winkel 120°

Isolationsklasse:

Umgebungstemperatur:

-20℃~+50℃

Isolationswiderstand:

100MΩ Min.500VC DC

Spannungsfestigkeit:

600VAC 1 Minute

Schutzstufe:

IP40

Nenndrehmoment:

0,66 N.M

Reduktionsverhältnis:

1/13

Verpackung Informationen:

Karton mit innerem Schaum-Kasten, Palette

Versorgungsmaterial-Fähigkeit:

5000pcs/month

Hervorheben:

24 Volt-DC-Untersetzungsmotor

NEMA 17 24vdc 36mm

Schwanzloser Motor 36mm NEMA 17

Produktbeschreibung

42BLF01-023AG13 NEMA 17 dc Mikro-Bürstenloser Motor mit Reduktionsgetriebe

Modell	Reduzierungsquote	Material für das Gehäuse der Getriebe	Lager bei Ausgang	Spannung ((V)	Leistung ((W)	Geschwindigkeit (rpm)
42BLF01-023AG13	13:1	Pulvermetallurgie	Kugellager	24	19	308
42BLF01-027AG16	16:1	Pulvermetallurgie	Kugellager	24	19	250
42BLF01-035AG25	25:1	Pulvermetallurgie	Kugellager	24	17	160
42BLF01-036AG53	53:1	Pulvermetallurgie	Kugellager	24	17	75

Elektrische Spezifikation:

		Modell
Herstellungsmodell		42BLF01-023AG13
Anzahl der Phasen	Phase	3
Zahl der Polen	Polnisch	8
Linien-zu-Linien-Widerstand	OHMS	2.2
Nennspannung	VDC	24
Keine Ladegeschwindigkeit	Umdrehungsfrequenz	5000 ± 10%
Keine Lastströmung	Ampere	0.5
Nenngeschwindigkeit	Umdrehungen pro Minute	4000 ± 10%
Nennstrom	Eine	0.5
Nenndrehmoment	N.m.	0.063
Nennleistung	W	25
Höchstdrehmoment	N.m.	0.189
Spitzenstrom	Ampere	1.5
Drehmomentkonstante	N.m.A.	0.042
Rückwärts-EMF-Konstante	V/kRPM	4.4
Körperlänge	mm	47
Gewicht	Weigerung	0.30
Spezifikationen für den Motor mit Planetenantrieb
Nenndrehmoment	N.m.	0.66
Nenngeschwindigkeit	Umdrehungen pro Minute	307
Verhältnis		13:1

*Die Produkte können auf besondere Anfrage angepasst werden.

Kabeldiagramm

Funktion	Farbe
+5V	Rot	UL1007 26AWG
Halle A	Gelb
HALLB	Grün
HALLC	Blau
GND	Schwarz
Phase A	Gelb	UL3265 22AWG
Phase B	Grün
Phase C	Blau

Mechanische Dimension

Untersetzungs-Motor-NEMA 17 DCs 24v schwanzloser Motor 36mm 0

36 mm Pulvermetallurgie

Gehäusematerial	Lager bei Ausgang	Radialbelastung ((10 mm von der Flansche) N	Achsbelastung (N)	Schachtpress-Fit-Kraft max ((N)	Radialverteilung der Welle (mm)	Schubspiel der Welle ((mm)	Rückwirkung bei Leerlast (°)
Pulvermetallurgie	Lager mit Hülsen	≤ 120	≤ 80	≤ 500	≤ 003	≤ 01	≤ 15

Reduzierungsquote	Nennverträgliches Drehmoment (Nm)	Maximaler momentaner Toleranzdrehmoment (Nm)	Effizienz in %	Länge (mm)	Gewicht ((g)	Anzahl der Getriebe
1 / 4	0.3	1.0	81%	24.8	145	1
1/5
Die Bibel, 1/16	1.2	3.5	72%	32.4	173	2
1.20
1/25
1/53	2.5	7.5	65%	41.9	213	3
1/62
1/76
1/94
1/117

Planetare Getriebe gewährleisten ein flexibles und zuverlässiges Stromübertragungssystem

Diese Getriebe bieten eine breite Palette an Leistung und Verhältnis, was sie zu einer perfekten Wahl für die meisten Anwendungen vieler Branchen macht.

Spaltnieten

Untersetzungs-Motor-NEMA 17 DCs 24v schwanzloser Motor 36mm 1
