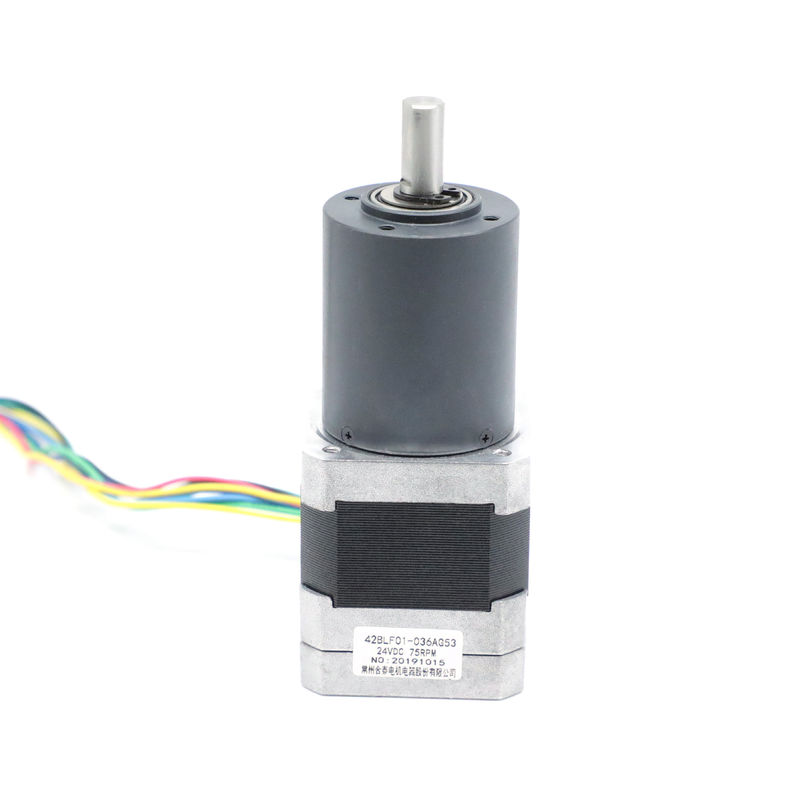

Mikrogetriebe-schwanzloser Motor NEMA 17 mit Geschwindigkeits-Reduzierer 75 U/min

Mikrogetriebe-schwanzloser Motor NEMA 17 mit Geschwindigkeits-Reduzierer 75 U/min

Markenname:	Hetai
Modellnummer:	42BLF01-Serie
MOQ:	50
Preis:	USD
Lieferzeit:	28-31
Zahlungsbedingungen:	L/C, D/P, T/T, Western Union, MoneyGram

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

China

Zertifizierung:

CE ROHS ISO

Produktname:

Bürstenloser Getriebemotor

Wickelnde Art:

Stern

Hall Effect Angle:

Elektrischer Winkel 120°

Isolationsklasse:

Umgebungstemperatur:

-20℃~+50℃

Isolationswiderstand:

100MΩ Min.500VC DC

Spannungsfestigkeit:

600VAC 1 Minute

Nenngeschwindigkeit:

75 ± 10 % U/min

Nenndrehmoment:

2,17 Seemeilen

Schutzstufe:

IP40

Verpackung Informationen:

Karton mit innerem Schaum-Kasten, Palette

Versorgungsmaterial-Fähigkeit:

5000pcs/month

Hervorheben:

schwanzloser Planetengetriebemotor

Mikrogetriebe-schwanzloser Motor NEMA 17

Schwanzloser DC-Planetengetriebe-Motor

Produktbeschreibung

NEMA 17 Mikrogleichstrom-Bürstenloser Motor mit Pulvermetallurgie-Getriebe Untersetzer 75 U/min

Modell	Umgebungstemperatur	Untersetzungsverhältnis	Getriebegehäusematerial	Lager am Ausgang	Spannung (V)	Leistung (W)	Geschwindigkeit (U/min)
42BLF01-023AG13	-20°C-50°C	13:1	Pulvermetallurgie	Kugellager	24	19	308
42BLF01-027AG16	-20°C-50°C	16:1	Pulvermetallurgie	Kugellager	24	19	250
42BLF01-035AG25	-20°C-50°C	25:1	Pulvermetallurgie	Kugellager	24	17	160
42BLF01-036AG53	-20°C-50°C	53:1	Pulvermetallurgie	Kugellager	24	17	75

Planetengetriebe-Anwendungen

Neben der Verwendung für Getriebe in Fahrzeugen werden Planetengetriebe in verschiedenen Branchen für unterschiedliche Anwendungen eingesetzt. Sie bieten eine hohe Präzision und ein hohes Drehmoment-zu-Volumen-Verhältnis, wodurch sie sich gut für Anwendungen eignen, die Folgendes beinhalten: Erhöhung des Drehmoments, Reduzierung der Geschwindigkeit, präzise Positionierung und Steuerung reproduzierbarer Maschinen.

Elektrische Spezifikation:

		Modell
Hersteller-Modell		42BLF01-036AG53
Anzahl der Phasen	Phase	3
Anzahl der Pole	Pole	8
Leitung-zu-Leitung-Widerstand	OHM	2,2
Nennspannung	VDC	24
Leerlaufdrehzahl	U/min	5000±10%
Leerlaufstrom	Ampere	0,5
Nenndrehzahl	U/min	4000±10%
Nennstrom	A	0,5
Nenndrehmoment	Nm	0,063
Nennleistung	W	26
Spitzendrehmoment	Nm	0,063
Spitzenstrom	Ampere	0,5
Drehmomentkonstante	Nm/A	0,046
Gegen-EMK-Konstante	V/kRPM	4,8
Körperlänge	mm	47
Gewicht	Kg	0,30
MOTORSPEZIFIKATIONEN MIT PLANETENGETRIEBE
Nenn Drehmoment	Nm	2,17
Nenndrehzahl	U/min	75±10%
VERHÄLTNIS		53:1

*Produkte können auf Sonderwunsch angepasst werden.

Schaltplan

FUNKTION	FARBE
+5V	ROT	UL1007 26AWG
HALL A	GELB
HALLB	GRÜN
HALLC	BLAU
GND	SCHWARZ
PHASE A	GELB	UL3265 22AWG
PHASE B	GRÜN
PHASE C	BLAU

Mechanische Abmessung

Mikrogetriebe-schwanzloser Motor NEMA 17 mit Geschwindigkeits-Reduzierer 75 U/min 0

36mm Pulvermetallurgie

Gehäusematerial	Lager am Ausgang	Radiallast (10mm vom Flansch) N	Axiallast der Welle (N)	Max. Press-Fit-Kraft der Welle (N)	Radialspiel der Welle (mm)	Axialspiel der Welle (mm)	Rückspiel im Leerlauf (°)
Pulvermetallurgie	Gleitlager	≤120	≤80	≤500	≤0,03	≤0,1	≤1,5

Untersetzungsverhältnis	Nenndrehmoment (Nm)	Max. Momentandrehmoment (Nm)	Wirkungsgrad %	Länge (mm)	Gewicht (g)	Anzahl der Getriebestufen
1/4	0,3	1,0	81%	24,8	145	1
1/5
1/16	1,2	3,5	72%	32,4	173	2
1/20
1/25
1/53	2,5	7,5	65%	41,9	213	3
1/62
1/76
1/94
1/117

Anwendungen einschließlich

Radantriebe

Kettenlaufwerke

Förderbänder

Schwenkantriebe

Hubantriebe

Mischen

Windenantriebe

Pumpen

Coil-Tubing-Injektoren

Schnecken- und Bohrwerke

Fräskopfantriebe
