planetarische Getriebe-Reduzierung 700 U/min 0.12nm 42bly01a 002ag5 42mm NEMA 17
Herkunftsort | China |
---|---|
Markenname | Hetai |
Zertifizierung | CE ROHS ISO |
Modellnummer | 42BLY01A-002AG5 |
Min Bestellmenge | 50 |
Preis | USD |
Verpackung Informationen | Karton mit innerem Schaum-Kasten, Palette |
Lieferzeit | 28-31 |
Zahlungsbedingungen | L/C, D/P, T/T, Western Union, MoneyGram |
Versorgungsmaterial-Fähigkeit | 5000pcs/month |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProdukt-Name | Schwanzloser Getriebemotor | Wickelnde Art | Stern |
---|---|---|---|
Halleffektwinkel | Elektrischer Winkel 120° | Isolierungs-Klasse | B |
Umgebende Temperatur | -20℃~+50℃ | Isolationswiderstand | 100MΩ Min.500VC DC |
Durchschlagsfestigkeit | 600VAC 1 Minute | Zahl von Phasen | 3 |
Rückprall am Nulllast (°) | ≤1.5 | Schutz-Niveau | IP40 |
Hervorheben | Untersetzungsgetriebe 42bly01a NEMA 17,Getriebe 42bly01a 002ag5 NEMA 17,NEMA 17 mit Getriebe 42bly01a 002ag5 |

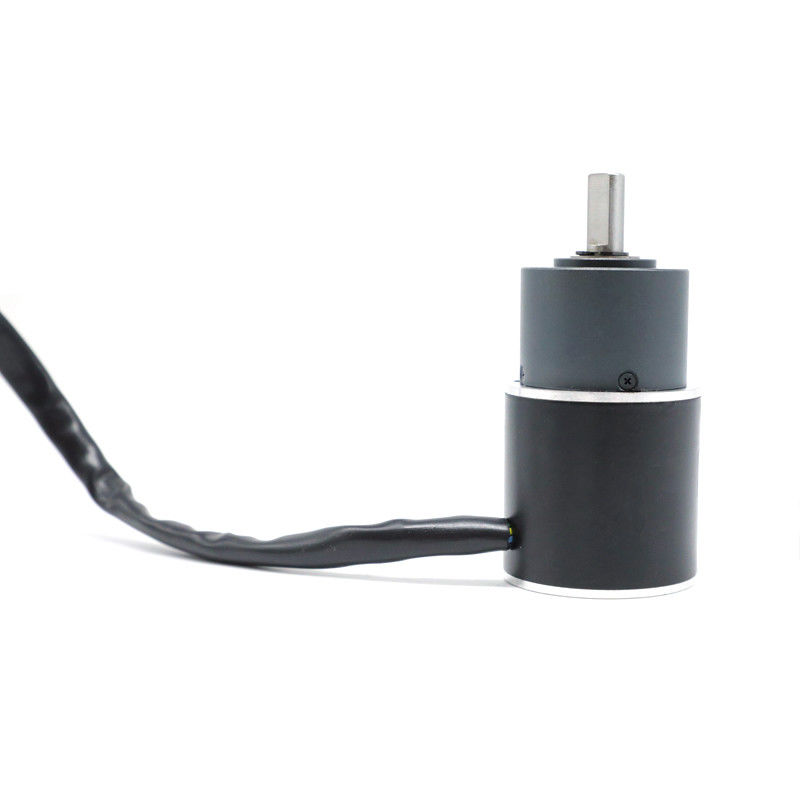

42BLY01A-002AG5 schwanzloser Motor NEMA 17 mit planetarischem Getriebe 700 U/min
Motor 42BLY01A mit planetarischem Getriebe der Pulvermetallurgie 36mm, der Gesamtabtriebsdrehmoment ist 0,16 Nanometer, Geschwindigkeit 700RPM, und 12 W., wenn Sie ein höheres Drehmoment benötigen, können Sie ein höheres Reduzierungsverhältnis wählen. Sie können von 3 Niveaus Reduzierungsverhältnis wählen, die wir auch die Anzahl von Räderwerken nennen. Das Verhältnis der ersten Phase ist besteht 1/4 und aus 1/5. Die zweite Etappe hat Verhältnisse von 1/16, 1/20, 1/25. Während das dritte Stadium 1/53 hat, 1/62, 1/76, 1/94, 1/117. Ein höheres Reduzierungsverhältnis ergibt langsameres und höheres Drehmoment.
Elektrische Spezifikation
Bewegungsteil | ||
Fertigungs-Modell | 42BLY01A-002AG5 | |
Zahl von Phasen | Phase | 3 |
Zahl von Polen | Polen | 4 |
Phasenwiderstand | OHM | 5 |
Nennspannung | VDC | 24 |
Keine Lasts-Geschwindigkeit | U/min | 4800 |
Kein Lasts-Strom | Ampere | 0,25 |
Nenndrehzahl | U/min | 3500±200 |
Bewertetes Drehmoment | N.m | 0,04 |
Spitzendrehmoment | N.m | 0,12 |
Drehmoment-Konstante | N.m/A | 0,043 |
Hintere EMF-Konstante | V/kRPM | 4,4 |
Körper-Länge | Millimeter | 42 |
Gewicht | Kilogramm | 0,3 |
SPEZIFIKATIONEN MIT PLANETENGETRIEBE | ||
Bewertetes Drehmoment | N.m | 0,16 |
Nenndrehzahl | U/min | 700±10% |
Nennleistung | W | 12 |
VERHÄLTNIS | 5:1 |
*Products können durch speziellen Antrag besonders angefertigt werden.
Bauschaltplan
FUNKTION | FARBE | |
+5V | ROT | UL1007 26AWG |
HALL A | GELB | |
HALLB | GRÜN | |
HALLC | BLAU | |
Boden | SCHWARZES | |
PHASE A | GELB | UL3265 22AWG |
PHASE B | GRÜN | |
PHASE C | BLAU |
Mechanisches Maß
GETRIEBE-TEIL elektrische Spezifikation:
36mm Pulvermetallurgie
Unterkunft des Materials | Tragen am Ertrag | Radiallast (10mm vom Flansch) N | Axiale Last der Welle (N) | Welleneinpreßkraft maximal (N) | Radialspiel der Welle (Millimeter) | Gestoßenes Spiel der Welle (Millimeter) | Rückprall am Nulllast (°) |
Pulvermetallurgie | Gleitlager | ≤120 | ≤80 | ≤500 | ≤0.03 | ≤0.1 | ≤1.5 |
Reduzierungsverhältnis | Bewertetes Toleranzdrehmoment (Nanometer) | Maximales Momentantoleranzdrehmoment (Nanometer) | Efficiency% | Länge (Millimeter) | Gewicht (g) | Zahl von Räderwerken |
1/4 | 0,3 | 1,0 | 81% | 24,8 | 145 | 1 |
1/5 | ||||||
1/16 | 1,2 | 3,5 | 72% | 32,4 | 173 | 2 |
1/20 | ||||||
1/25 | ||||||
1/53 | 2,5 | 7,5 | 65% | 41,9 | 213 | 3 |
1/62 | ||||||
1/76 | ||||||
1/94 | ||||||
1/117 |
Einpress
Getriebe-Versammlung
