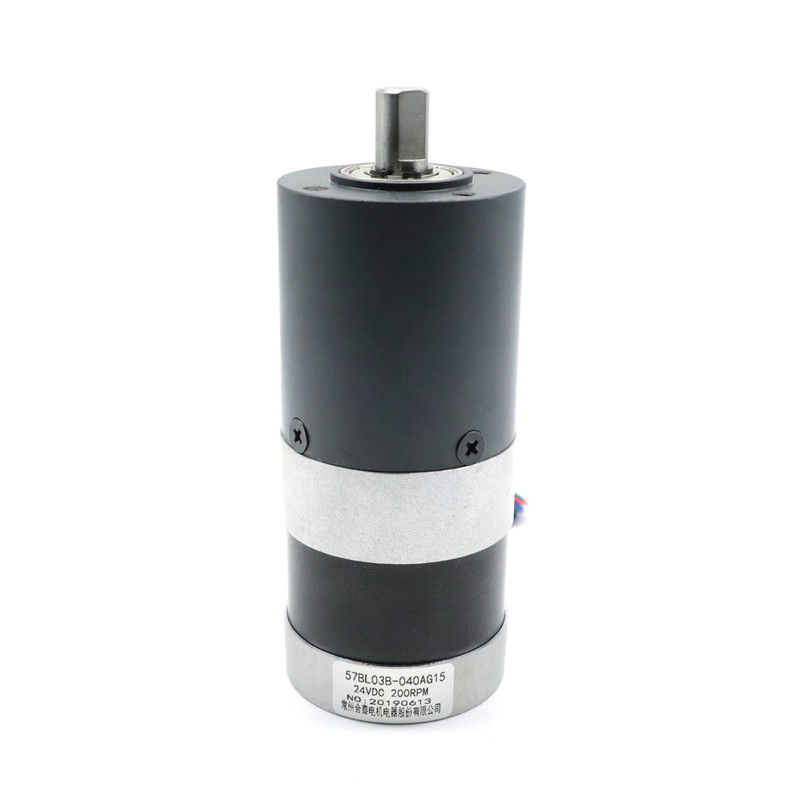

Bldc schwanzlose planetarisches Getriebe 2 Nanometer 57BL03B 040AG15 DC-Bewegungsnema 23
Herkunftsort | China |
---|---|
Markenname | Hetai |
Zertifizierung | CE ROHS ISO |
Modellnummer | 57BL03B-040AG15 |
Min Bestellmenge | 50 |
Preis | USD |
Verpackung Informationen | Karton mit innerem Schaum-Kasten, Palette |
Lieferzeit | 28-31 |
Zahlungsbedingungen | L/C, D/P, T/T, Western Union, MoneyGram |
Versorgungsmaterial-Fähigkeit | 5000pcs/month |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProdukt-Name | Schwanzloser Getriebemotor | Wickelnde Art | Stern |
---|---|---|---|
Halleffektwinkel | Elektrischer Winkel 120° | Isolierungs-Klasse | B |
Umgebende Temperatur | -20℃~+50℃ | Isolationswiderstand | 100MΩ Min.500VC DC |
Durchschlagsfestigkeit | 600VAC 1 Minute | Schutz-Niveau | IP40 |
Bewertetes Toleranzdrehmoment | 8 N.m | Zahl von Räderwerken | 2 |
Markieren | 57BL03B Bldc schwanzloses DC-Bewegungsnema 23,Planetarisches Getriebe 57BL03B NEMA 23,57BL03B planetarisches Getriebe NEMA 23 |
Planetarischer Getriebemotor NEMA 57BL03B-040AG15 lärmarmer 2 N.m 23 schwanzlos
Modell | Umgebende Temperatur | Reduzierungs-Verhältnis | Getriebe, das Material unterbringt | Tragen am Ertrag |
57BL03B-039AG6 | -20℃-50℃ | 6:1 | Pulvermetallurgie | Kugellager |
57BL03B-040AG15 | -20℃-50℃ | 15:1 | Pulvermetallurgie | Kugellager |
57BL03B-041AG26 | -20℃-50℃ | 26:1 | Pulvermetallurgie | Kugellager |
Elektrische Spezifikation
Modell | ||
Fertigungs-Modell | 57BL03B-040AG15 | |
Zahl von Phasen | Phase | 3 |
Zahl von Polen | Polen | 4 |
Phasenwiderstand | OHM | 0,8 |
Nennspannung | VDC | 24 |
Keine Lasts-Geschwindigkeit | U/min | 4000 |
Kein Lasts-Strom | Ampere | 0,6 |
Nenndrehzahl | U/min | 3000±200 |
Nennstrom | 0,6 | |
Bewertetes Drehmoment | N.m | 0,18 |
Nennleistung | W | 57 |
Spitzendrehmoment | N.m | 0,54 |
Drehmoment-Konstante | N.m/A | 0,057 |
Hintere EMF-Konstante | V/kRPM | 5,9 |
Körper-Länge | Millimeter | 56,5 |
Gewicht | Kilogramm | 0,56 |
BEWEGUNGSspezifikationen MIT PLANETENGETRIEBE | ||
Bewertetes Drehmoment | N.m | 1,9 |
Nenndrehzahl | U/min | 200±10% |
VERHÄLTNIS | 15:1 |
*Products können durch speziellen Antrag besonders angefertigt werden.
Bauschaltplan
FUNKTION | FARBE | |
+5V | ROT | UL1007 26AWG |
HALL A | GELB | |
HALLB | GRÜN | |
HALLC | BLAU | |
Boden | SCHWARZES | |
PHASE A | GELB | UL1015 22AWG |
PHASE B | GRÜN | |
PHASE C | BLAU |
Mechanisches Maß
Aus Durchmesser 56mm Pulvermetallurgie
Unterkunft des Materials | Tragen am Ertrag | Radiallast (10mm vom Flansch) N | Axiale Last der Welle (N) | Welleneinpreßkraft maximal (N) | Radialspiel der Welle (Millimeter) | Gestoßenes Spiel der Welle (Millimeter) | Rückprall am Nulllast (°) |
Pulvermetallurgie | Gleitlager | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
Reduzierungsverhältnis | Bewertetes Toleranzdrehmoment (Nanometer) | Maximales Momentantoleranzdrehmoment (Nanometer) | Efficiency% |
Länge L (Millimeter) |
Gewicht (g) | Zahl von Räderwerken |
1/4 | 2,0 | 6,0 | 81% | 41,3 | 491 | 1 |
1/6 | ||||||
1/15 | 8,0 | 25 | 72% | 59,6 | 700 | 2 |
1/18 | ||||||
1/26 | ||||||
1/47 | 16 |
50
|
72% | 59,6 | 700 | 2 |
1/66 |
Mechanisches Maß
Die Planetengetriebe sind verglichen mit traditionellen Gängen etwas teures. Jedoch garantieren sie einem hohen ROI.
Entwurf ist ziemlich komplexes Tausend, das sie und noch einfach instandzuhalten leistungsfähig sind.
Von diesem können Sie sehen, dass das planetarische Getriebe viele Vorteile hat.
