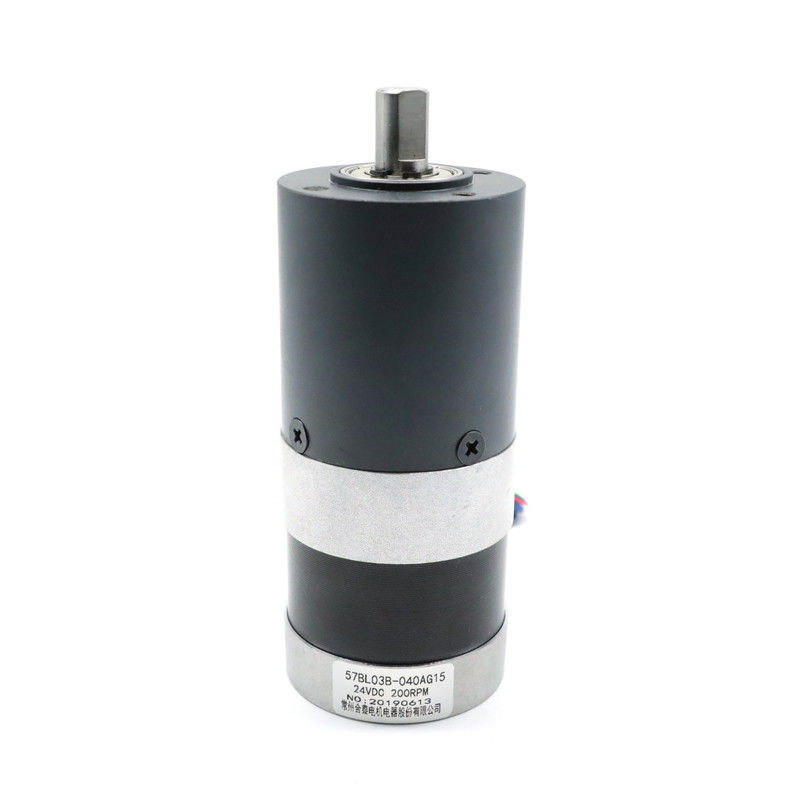

Bldc Bürstenloser DC-Motor Nema 23 Planetärgetriebe 2 NM 57BL03B

Bldc Bürstenloser DC-Motor Nema 23 Planetärgetriebe 2 NM 57BL03B

Markenname:	Hetai
Modellnummer:	57BL03B-Serie
MOQ:	50
Preis:	USD
Lieferzeit:	28-31
Zahlungsbedingungen:	L/C, D/P, T/T, Western Union, MoneyGram

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

China

Zertifizierung:

CE ROHS ISO

Produktname:

Bürstenloser Getriebemotor

Wickelnde Art:

Stern

Hall Effect Angle:

Elektrischer Winkel 120°

Isolationsklasse:

Umgebungstemperatur:

-20℃~+50℃

Isolationswiderstand:

100MΩ Min.500VC DC

Spannungsfestigkeit:

600VAC 1 Minute

Schutzstufe:

IP40

Nennverträgliches Drehmoment:

8 Nm

Anzahl der Getriebe:

Verpackung Informationen:

Karton mit innerem Schaum-Kasten, Palette

Versorgungsmaterial-Fähigkeit:

5000pcs/month

Hervorheben:

57BL03B Bldc schwanzloses DC-Bewegungsnema 23

Planetarisches Getriebe 57BL03B NEMA 23

57BL03B planetarisches Getriebe NEMA 23

Produktbeschreibung

57BL03B-040AG15 NEMA 23 geräuscharmer bürstenloser Planetengetriebemotor 2 Nm

Modell	Umgebungstemperatur	Untersetzungsverhältnis	Getriebegehäusematerial	Lager am Ausgang
57BL03B-039AG6	-20°C-50°C	6:1	Sintermetall	Kugellager
57BL03B-040AG15	-20°C-50°C	15:1	Sintermetall	Kugellager
57BL03B-041AG26	-20°C-50°C	26:1	Sintermetall	Kugellager

Elektrische Spezifikation

		Modell
Herstellermodell		57BL03B-040AG15
Anzahl der Phasen	Phase	3
Anzahl der Pole	Pole	4
Leitung-Leitung-Widerstand	OHM	0.8
Nennspannung	VDC	24
Leerlaufdrehzahl	U/min	4000
Leerlaufstrom	Ampere	0.6
Nenndrehzahl	U/min	3000±200
Nennstrom	A	0.6
Nenndrehmoment	Nm	0.18
Nennleistung	W	57
Spitzendrehmoment	Nm	0.54
Drehmomentkonstante	Nm/A	0.057
Gegen-EMK-Konstante	V/kU/min	5.9
Körperlänge	mm	56.5
Gewicht	Kg	0.56
MOTORSPEZIFIKATIONEN MIT PLANETENGETRIEBE
Nenn-Drehmoment	Nm	1.9
Nenndrehzahl	U/min	200±10%
VERHÄLTNIS		15:1

*Produkte können auf besonderen Wunsch angepasst werden.

Schaltplan

FUNKTION	FARBE
+5V	ROT	UL1007 26AWG
HALL A	GELB
HALLB	GRÜN
HALLC	BLAU
GND	SCHWARZ
PHASE A	GELB	UL1015 22AWG
PHASE B	GRÜN
PHASE C	BLAU

Mechanische Abmessungen

Bldc Bürstenloser DC-Motor Nema 23 Planetärgetriebe 2 NM 57BL03B 0

Außendurchmesser 56mmSintermetall

Gehäusematerial	Lager am Ausgang	Radiallast (10mm vom Flansch) N	Axiallast der Welle (N)	Maximale Presskraft der Welle (N)	Radialspiel der Welle (mm)	Axialspiel der Welle (mm)	Rückspiel im Leerlauf (°)
Sintermetall	Gleitlager	≤450	≤200	≤1000	≤0.03	≤0.1	≤1.5

Untersetzungsverhältnis	Nenntoleranzdrehmoment (Nm)	Maximales Momentandauer-Toleranzdrehmoment (Nm)	Wirkungsgrad %	Länge L (mm)	Gewicht (g)	Anzahl der Getriebestufen
1/4	2.0	6.0	81%	41.3	491	1
1/6
1/15	8.0	25	72%	59.6	700	2
1/18
1/26
1/47	16	50	72%	59.6	700	2
1/66

Mechanische Abmessungen

Bldc Bürstenloser DC-Motor Nema 23 Planetärgetriebe 2 NM 57BL03B 1

Planetengetriebe sind im Vergleich zu herkömmlichen Getrieben etwas teurer. Sie garantieren jedoch einen hohen ROI.

Das Design ist recht komplex, obwohl sie effizient und dennoch einfach zu warten sind.

Daraus ist ersichtlich, dass das Planetengetriebe viele Vorteile hat.
