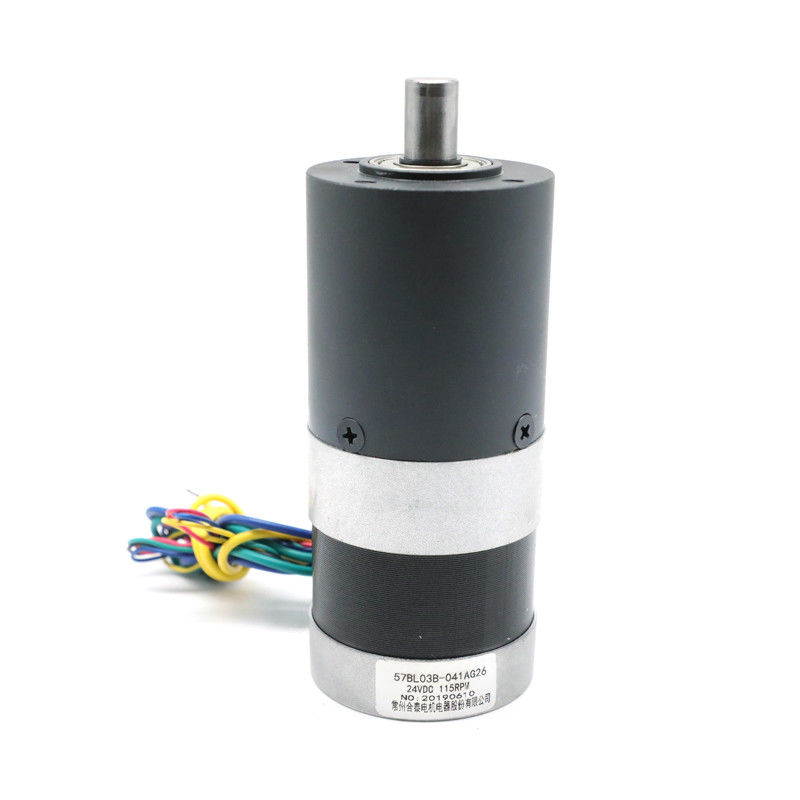

Mikro übersetzte schwanzlosen Motor NEMA23 24v 57mm 0.18nm 57BL03B 041AG26
| Herkunftsort | China |
|---|---|
| Markenname | Hetai |
| Zertifizierung | CE ROHS ISO |
| Modellnummer | 57BL03B-041AG26 |
| Min Bestellmenge | 50 |
| Preis | USD |
| Verpackung Informationen | Karton mit innerem Schaum-Kasten, Palette |
| Lieferzeit | 28-31 |
| Zahlungsbedingungen | L/C, D/P, T/T, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit | 5000pcs/month |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Produkt-Name | Schwanzloser Getriebemotor | Wickelnde Art | Stern |
|---|---|---|---|
| Halleffektwinkel | Elektrischer Winkel 120° | Isolierungs-Klasse | B |
| Umgebende Temperatur | -20℃~+50℃ | Isolationswiderstand | 100MΩ Min.500VC DC |
| Durchschlagsfestigkeit | 600VAC 1 Minute | Reduzierungsverhältnis | 1/26 |
| Max Axial Force | 8 N.m | Maximales Momentantoleranzdrehmoment | 25 N.m |
| Markieren | kleiner übersetzter schwanzloser Motor,Planetarisches Getriebe 57BL03B NEMA 23,NEMA 23 57mm 57BL03B |
||
Produkt-Beschreibung
Übersetzte lärmarme Mikrometallurgie des Pulvers 57BL03B-041AG26 schwanzlosen Motor DC-NEMA23
Breites Geschwindigkeits-Verhältnis mit einer langen Service-Lebensdauer
57BL03B-041AG26 ist besteht einem 3 schwanzlosen Motor DCs der Phase 57mm und aus einem 56mm planetarischen Getriebe. Das Unterkunftmaterial des Getriebes ist Pulvermetallurgie. Es benutzt Gleitlager. Die Radiallast (10mm vom Flansch) der Getriebeabtriebswelle ist 450N, und die axiale Last der Welle ist 200N.
Für die selbe Menge von Tragfähigkeit, hat unser planetarisches Getriebe der Pulvermetallurgie eine Lebensdauer des gehobenen Diensts als die traditionellen Getriebe. Die Hauptaspekte sind, Leistungsfähigkeit und Zuverlässigkeit in jedem mechanischen System zu verbessern.
Elektrische Spezifikation:
| Modell | ||
| Fertigungs-Modell | 57BL03B-041AG26 | |
| Zahl von Phasen | Phase | 3 |
| Zahl von Polen | Polen | 4 |
| Phasenwiderstand | OHM | 0,8 |
| Nennspannung | VDC | 24 |
| Keine Lasts-Geschwindigkeit | U/min | 4000 |
| Kein Lasts-Strom | Ampere | 0,6 |
| Nenndrehzahl | U/min | 3000±200 |
| Nennstrom | 0,6 | |
| Bewertetes Drehmoment | N.m | 0,18 |
| Nennleistung | W | 57 |
| Spitzendrehmoment | N.m | 0,54 |
| Drehmoment-Konstante | N.m/A | 0,057 |
| Hintere EMF-Konstante | V/kRPM | 5,9 |
| Körper-Länge | Millimeter | 56,5 |
| Gewicht | Kilogramm | 0,56 |
| BEWEGUNGSspezifikationen MIT PLANETENGETRIEBE | ||
| Bewertetes Drehmoment | N.m | 3,3 |
| Nenndrehzahl | U/min | 115±10% |
| VERHÄLTNIS | 26:1 | |
*Products können durch speziellen Antrag besonders angefertigt werden.
Bauschaltplan
| FUNKTION | FARBE | |
| +5V | ROT | UL1007 26AWG |
| HALL A | GELB | |
| HALL B | GRÜN | |
| HALL C | BLAU | |
| Boden | SCHWARZES | |
| PHASE A | GELB | UL1015 22AWG |
| PHASE B | GRÜN | |
| PHASE C | BLAU |
Mechanisches Maß
Aus Durchmesser 56mm Pulvermetallurgie
| Unterkunft des Materials | Tragen am Ertrag | Radiallast (10mm vom Flansch) N | Axiale Last der Welle (N) | Welleneinpreßkraft maximal (N) | Radialspiel der Welle (Millimeter) | Gestoßenes Spiel der Welle (Millimeter) | Rückprall am Nulllast (°) |
| Pulvermetallurgie | Gleitlager | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
| Reduzierungsverhältnis | Bewertetes Toleranzdrehmoment (Nanometer) | Maximales Momentantoleranzdrehmoment (Nanometer) | Efficiency% |
Länge L (Millimeter) |
Gewicht (g) | Zahl von Räderwerken |
| 1/4 | 2,0 | 6,0 | 81% | 41,3 | 491 | 1 |
| 1/6 | ||||||
| 1/15 | 8,0 | 25 | 72% | 59,6 | 700 | 2 |
| 1/18 | ||||||
| 1/26 | ||||||
| 1/47 | 16 |
50
|
72% | 59,6 | 700 | 2 |
| 1/66 |
Mechanisches Maß
Ein planetarisches Getriebe, alias ein epizyklisches Getriebe, ist eine der interessantesten Arten der Getriebe, die innerhalb der Bewegungssteuerung verfügbar sind. Es sind in Automobil als wichtiger Teil Automatikgetriebe häufig benutzt.
Wie ein planetarisches Getriebe tut Arbeit?
Die Ausrichtung der Gänge kann mit unserem Sonnensystem verglichen werden, in dem die Planeten um die Sonne rotieren, folglich der Name „planetarisches Getriebe“.
