Mikro-Gangbrushless Motor NEMA23 24v 57mm 0,18nm 57BL03B-Serie

Name: Mikro-Gangbrushless Motor NEMA23 24v 57mm 0,18nm 57BL03B-Serie
Brand: Changzhou Hetai Motor And Electric Appliance Co., Ltd.
SKU: 57BL03B
Availability: InStock

Markenname:	Hetai
Modellnummer:	57BL03B
MOQ:	50
Preis:	USD
Lieferzeit:	28-31
Zahlungsbedingungen:	L/C, D/P, T/T, Western Union, MoneyGram

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

China

Zertifizierung:

CE ROHS ISO

Produktname:

Bürstenloser Getriebemotor

Wickelnde Art:

Stern

Hall Effect Angle:

Elektrischer Winkel 120°

Isolationsklasse:

Umgebungstemperatur:

-20℃~+50℃

Isolationswiderstand:

100MΩ Min.500VC DC

Spannungsfestigkeit:

600VAC 1 Minute

Reduktionsverhältnis:

1/26

Max Axial Force:

8 Nm

Maximales momentanes Toleranzdrehmoment:

25 N.M

Verpackung Informationen:

Karton mit innerem Schaum-Kasten, Palette

Versorgungsmaterial-Fähigkeit:

5000pcs/month

Hervorheben:

kleiner übersetzter schwanzloser Motor

Planetarisches Getriebe 57BL03B NEMA 23

NEMA 23 57mm 57BL03B

Produktbeschreibung

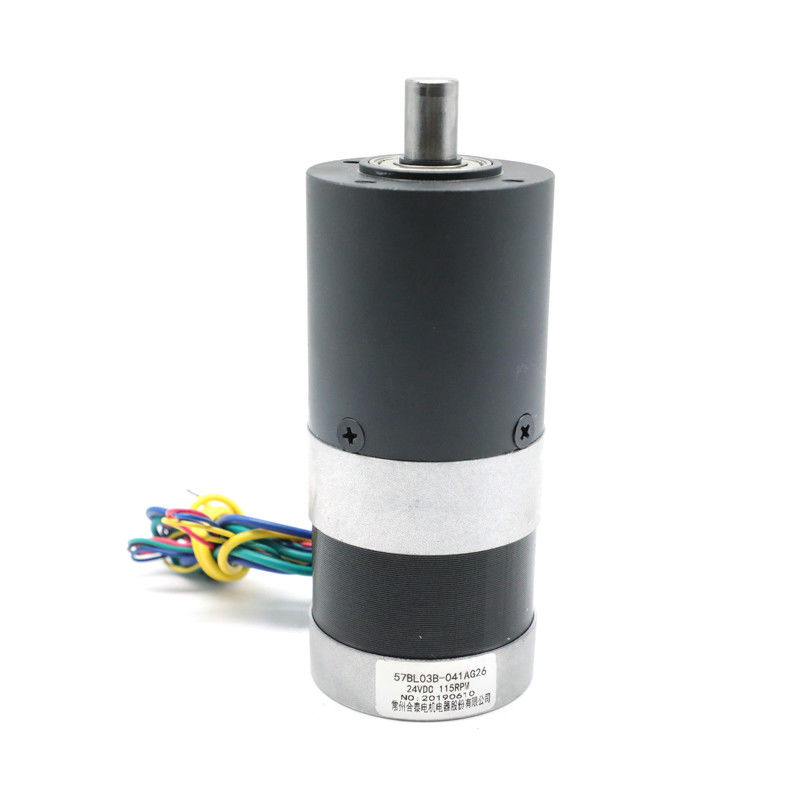

57BL03B-041AG26 Mikro-Low Noise Pulvermetallurgie mit NEMA23 Bürstenlosen Gleichstrommotor

Breitgeschwindigkeitsverhältnis mit langer Lebensdauer

Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht.ist aus einem 3-phasigen 57 mm-Bürstenlosmotor und einem 56 mm-Planetengetriebe bestehen.Die Radiallast (~10 mm von der Flansche) der Ausgangswelle des Getriebes beträgt 450 N, und die axiale Last der Welle 200 N.

Bei gleicher Lastkapazität hat unser pulvermetallurgisches planetarisches Getriebe eine längere Lebensdauer als die traditionellen Getriebe.Die wichtigsten Aspekte sind die Verbesserung der Effizienz und Zuverlässigkeit eines beliebigen mechanischen Systems.

Elektrische Spezifikation:

		Modell
Herstellungsmodell		Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht.
Anzahl der Phasen	Phase	3
Zahl der Polen	Polnisch	4
Linien-zu-Linien-Widerstand	OHMS	0.8
Nennspannung	VDC	24
Keine Ladegeschwindigkeit	Umdrehungsfrequenz	4000
Keine Lastströmung	Ampere	0.6
Nenngeschwindigkeit	Umdrehungen pro Minute	3000 ± 200
Nennstrom	Eine	0.6
Nenndrehmoment	N.m.	0.18
Nennleistung	W	57
Höchstdrehmoment	N.m.	0.54
Drehmomentkonstante	N.m.A.	0.057
Rückwärts-EMF-Konstante	V/kRPM	5.9
Körperlänge	mm	56.5
Gewicht	Weigerung	0.56
Spezifikationen für den Motor mit Planetenantrieb
BewertetDrehmoment	N.m.	3.3
Nenngeschwindigkeit	Umdrehungen pro Minute	115 ± 10%
Verhältnis		26:1

*Die Produkte können auf besondere Anfrage angepasst werden.

Kabeldiagramm

Funktion	Farbe
+5V	Rot	UL1007 26AWG
Halle A	Gelb
Halle B	Grün
Halle C	Blau
GND	Schwarz
Phase A	Gelb	UL1015 22AWG
Phase B	Grün
Phase C	Blau

Mechanische Dimension

Mikro-Gangbrushless Motor NEMA23 24v 57mm 0,18nm 57BL03B-Serie 0

Außendurchmesser 56 mmPulvermetallurgie

Gehäusematerial	Lager bei Ausgang	Radialbelastung ((10 mm von der Flansche) N	Achsbelastung (N)	Schachtpress-Fit-Kraft max ((N)	Radialverteilung der Welle (mm)	Schubspiel der Welle ((mm)	Rückwirkung bei Leerlast (°)
Pulvermetallurgie	Lager mit Hülsen	≤ 450	≤ 200	≤ 1000	≤ 003	≤ 01	≤ 15

Reduzierungsquote	Nennverträgliches Drehmoment (Nm)	Maximaler momentaner Toleranzdrehmoment (Nm)	Effizienz in %	Länge L (mm)	Gewicht ((g)	Anzahl der Getriebe
1 / 4	2.0	6.0	81%	41.3	491	1
1/6
Wie kann man Gott dienen?	8.0	25	72%	59.6	700	2
Die Bibel, 1/18
1.26
4/47	16	50	72%	59.6	700	2
1/66

Mechanische Dimension

Mikro-Gangbrushless Motor NEMA23 24v 57mm 0,18nm 57BL03B-Serie 1

Ein planetares Getriebe, auch als epicyclisches Getriebe bekannt, ist eine der interessantesten Getriebearten, die in der Bewegungskontrolle verfügbar sind.Sie werden häufig in der Automobilindustrie als wichtiger Bestandteil von Automatikgetrieben verwendet..

Wie funktioniert ein planetares Getriebe?

Die Ausrichtung der Zahnräder kann mit unserem Sonnensystem verglichen werden, in dem die Planeten um die Sonne kreisen, daher der Name "Planetary Gearbox".
