Schrittmotor-Getriebe-NEMA 23 10kgcm 57mm planetarische hohe Präzision 9.6V

Schrittmotor-Getriebe-NEMA 23 10kgcm 57mm planetarische hohe Präzision 9.6V

Markenname:	HeTai
Modellnummer:	57BYGH-Serie
MOQ:	50
Preis:	USD
Lieferzeit:	25 TAGE
Zahlungsbedingungen:	L/C, D/P, T/T, Western Union, MoneyGram

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

China

Zertifizierung:

CE ROHS ISO

Produktname:

Motor für Schrittgetriebe

Schritt-Genauigkeit:

± 5 %

Temperaturanstieg:

℃ 80 maximal

Isolationswiderstand:

100MΩ Min.500VC DC

Umgebungstemperatur:

-20℃~+50℃

Spannungsfestigkeit:

500VAC 1 Minute

Gehäuse für Getriebe:

Pulvermetallurgie

Lager bei Ausgang:

Gleitlager

Nennspannung:

6.9V

Widerstand:

9,6 Ω/PHASE

Verpackung Informationen:

Karton mit innerem Schaum-Kasten, Palette

Versorgungsmaterial-Fähigkeit:

10000 PC/Monat

Hervorheben:

planetarisches Getriebe 9.6V NEMA 23

Planetarisches Getriebe 9.6V NEMA

Getriebe für Schrittmotor NEMA 23

Produktbeschreibung

57BYGH NEMA 23 Hochpräzisions-Schrittgetriebemotor mit 9,6 V Planetenuntersetzungsgetriebe

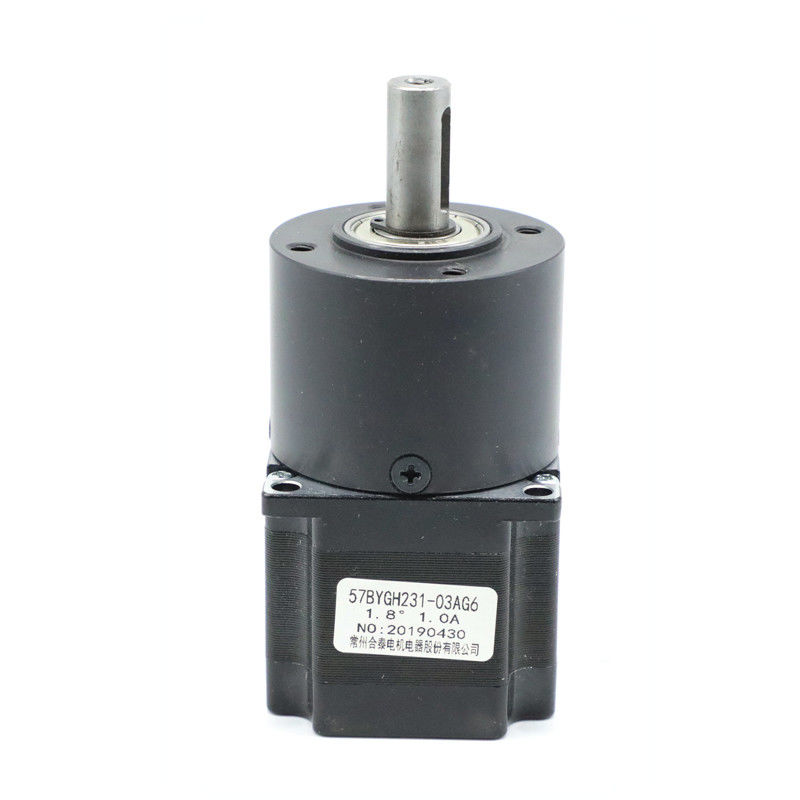

Der 57BYGH231-03AG6 besteht aus einem 2-Phasen-57-mm-Schrittmotor und einem 56-mm-Planetengetriebe. Das Gehäusematerial des 56-mm-Getriebes ist Pulvermetallurgie. Das radiale Spiel der Welle beträgt ≤0,03 mm und das axiale Spiel der Welle beträgt ≤0,1. Das Spiel im Leerlauf beträgt ≤1,5 °.

Bei gleicher Tragfähigkeit hat unser Planetengetriebe aus Pulvermetallurgie eine längere Lebensdauer als herkömmliche Getriebe. Die wichtigsten Aspekte sind die Verbesserung der Effizienz und Zuverlässigkeit in jedem mechanischen System.

Elektrische Spezifikation

SCHRITTWINKEL	°/SCHRITT	1,8
NENNSPANNUNG	V	9,6
STROM	A/PHASE	1,0
WIDERSTAND	Ω/PHASE	9,6
INDUKTIVITÄT	mH/PHASE	20
HALTEMOMENT	kg.cm	10
ISOLATIONSKLASSE		B

*Produkte können auf besonderen Wunsch angepasst werden.

Schaltplan

Mechanische Abmessungen

Getriebeteil Elektrische Spezifikation

Außendurchmesser 56 mm Pulvermetallurgie

Gehäusematerial	Lager am Ausgang	Radiallast (10 mm vom Flansch) N	Axiallast der Welle (N)	Max. Presskraft der Welle (N)	Radialspiel der Welle (mm)	Axialspiel der Welle (mm)	Spiel im Leerlauf (°)
Pulvermetallurgie	Gleitlager	≤450	≤200	≤1000	≤0,03	≤0,1	≤1,5

Übersetzungsverhältnis	Nenntoleranzmoment (Nm)	Max. Momentan-Toleranzmoment (Nm)	Wirkungsgrad %	Länge L (mm)	Gewicht (g)	Anzahl der Zahnradsätze
1/4	2,0	6,0	81%	41,3	491	1
1/6
1/15	8,0	25	72%	59,6	700	2
1/18
1/26
1/47	16	50	72%	59,6	700	2
1/66

Mechanische Abmessungen

Schrittmotor-Getriebe-NEMA 23 10kgcm 57mm planetarische hohe Präzision 9.6V 2

Basierend auf all diesen Vorteilen ist unser Unternehmen auf die Herstellung von Hybrid-Schrittmotoren, bürstenlosen DC-Motoren, Servomotoren, Getriebemotoren usw. spezialisiert. Die Produkte werden in Robotern, Verpackungsmaschinen, Textilmaschinen, medizinischen Instrumenten, Druckmaschinen, intelligenten Logistikgeräten eingesetzt... Hetai liefert seine Produkte auch in die USA, nach Europa, Südostasien und in ganz China.

Durch eine andere Anordnung des Sonnenrads und der Planetenräder werden ein hohes Ausgangsdrehmoment und ein weites Übersetzungsverhältnis erzielt. Darüber hinaus haben Planetengetriebe eine geringere Trägheit und eine hohe Drehmomentübertragung. All dies sind Schlüsselaspekte, die die Effizienz gewährleisten.

Die Fähigkeit, den Grad der Leistung und Geschwindigkeit genau zu variieren, macht Planetengetriebe für viele spezielle Anwendungen wie Windkraftanlagen, Verbrennungsmotoren usw. geeignet.
