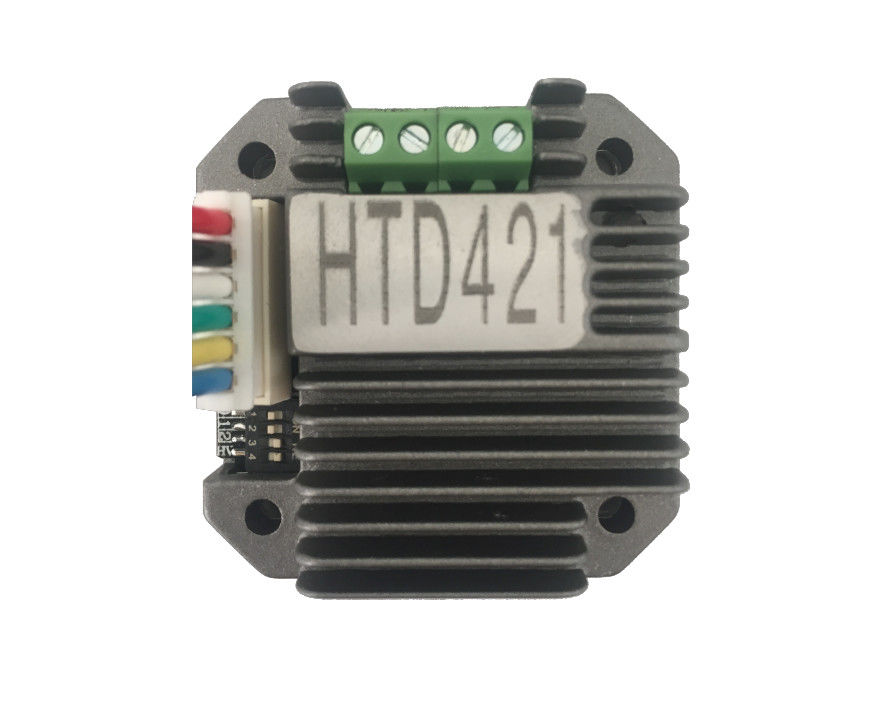

Integrierter Schrittmotor-Kontrolleur Module NEMA 17 2 Phase Parallelschnittstelle

Name: Integrierter Schrittmotor-Kontrolleur Module NEMA 17 2 Phase Parallelschnittstelle
Brand: Changzhou Hetai Motor And Electric Appliance Co., Ltd.
SKU: HTD421
Availability: InStock

Markenname:	Hetai
Modellnummer:	HTD421
MOQ:	50
Preis:	USD
Lieferzeit:	28-31
Zahlungsbedingungen:	L/C, D/P, T/T, Western Union, MoneyGram

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

China

Zertifizierung:

Produktname:

Tretender Lokführer

Stromversorgung:

3.3V-5V oder 12V-24V

Ertrag-Motorstrom:

Spitze 2A

Betriebstemperatur:

0℃~+40℃

Storagetemperature:

-10℃~70℃

Fahren Sie Methode:

Konstante gegenwärtige PWM-Steuerung

optionale Unterteilung:

Microstep 1/2/4/8/16/32

Länge:

34/40/48/60mm

Verpackung Informationen:

Karton mit innerem Schaum-Kasten, Palette

Versorgungsmaterial-Fähigkeit:

10000 PC/Monat

Hervorheben:

Integrierter Schrittmotor-Fahrer

nema 17 Schrittmotortreiber

Schrittmotor-Prüfer NEMA 17

Produktbeschreibung

HTD421 Parallelschnittstellen vonfahrer Integrated Driver 2 Phase für Schrittmotor NEMA 17

Produkt-Eigenschaft

Miniaturentwurf, bequeme Installation, kann mit 42 Schrittmotoren integriert werden

- Hitze-ausschweifende beiliegende Wohnung des Gussaluminiums

- Automatischer halber Strom, als aufhörte zu laufen

- Photoelektrische Hochgeschwindigkeitsisolierung der Parallelschnittstelle, kompatibel mit 3.3-5V und 12-24V den logischen Zuständen 2A ununterbrochen justierbar

- Microstep 1/2/4/8/16/32 optionale Unterteilung

Produkt-Parameter

STROMVERSORGUNG		DC 12V-DC 35V/2A, DC 24V wird empfohlen
Parallelschnittstelle	VCC	Stromversorgung. Dip-Schalter Auswahl 3.3V-5V oder 12V-24V
	DIR	0V oder VCC. Gegenwärtig: 8mA@3.3V/8mA@12V/15mA@5V/18mA@24V
	STP	0V oder VCC. Gegenwärtig: 8mA@3.3V/8mA@12V/15mA@5V/18mA@24V Frequenz 0-20KHz
	En	0V oder VCC. Gegenwärtig: 8mA@3.3V/8mA@12V/15mA@5V/18mA@24V Frequenz 0-20KHz

Ertrag-Motorstrom	Spitze 2A (einphasiges Maximum), tatsächlicher Gebrauch 0-2A justierbar
Antriebs-Methode	Konstante gegenwärtige PWM-Steuerung
Antriebs-Unterteilung	Dip-Schalter Einstellungsauswahl 1, 2, 4, 8, 16, 32
Isolationswiderstand	> 100M- mit normaler Temperatur und Druck
Durchschlagsfestigkeit	0.5KV, 1 Minute bei der normalen Temperatur und Druck
Schutz	Eingegebene Rückverbindung, Überlastung, Antriebshitze, Antriebsüberstrom

Der Fahrer hat die gleiche Lochposition und -größe als der Schrittmotor 42.

Elektrische Schnittstelle

Tauchermaß

Verdrahtung

Fahrerinstallationsdiagramm

Produkt-Vorteil

Die Vorteile von integrierten Motoren umfassen Leichtigkeit des Plans, verringerte Verdrahtungskomplexität, schnellere Systemeinrichtung und -bau und Lokführerkompatibilität. Darüber hinaus wird eine integrierte Einheit mit einem integrierten Kontrollsystem auch zur Verfügung gestellt.

Der Nutzen des integrierten Motors und der Fahrwerke umfasst Leichtigkeit der Durchführung, verringerte Verdrahtungskomplexität, schnellere Einrichtung und Bau eines Systems und garantierte Motorantriebkompatibilität. Zusätzlich sind integrierte Einheiten, die Ein-Chip-Systeme (Soc) enthalten auch verfügbar.
