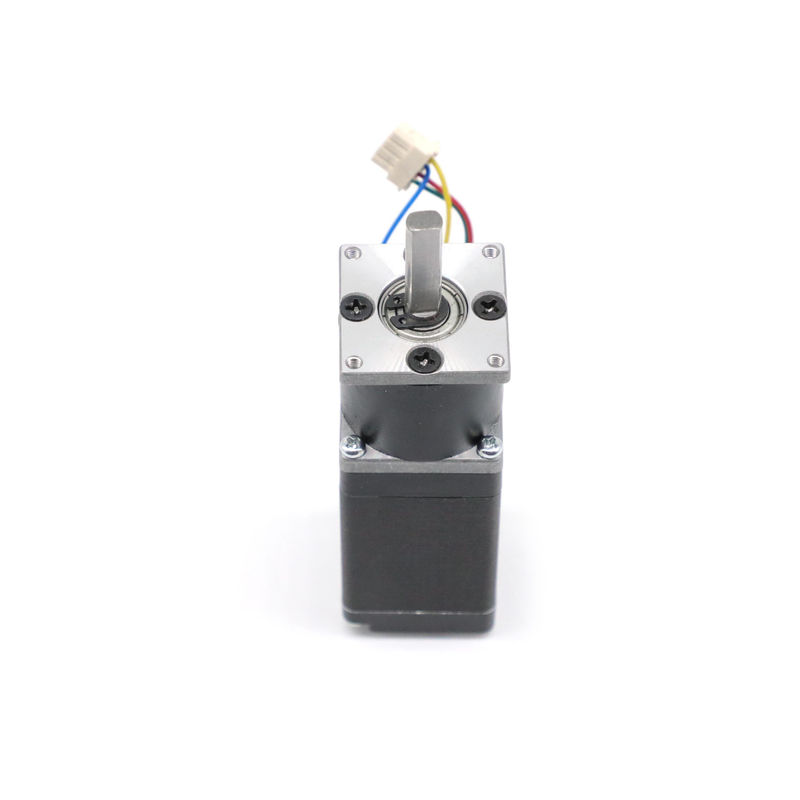

6 Schrittmotor Draht-NEMA 11 mit Reduzierung 1 144 des Getriebe-28mm

  • 6 Wire Nema 11 Stepper Motor With Gearbox 28mm Reduction 1 144
  • 6 Wire Nema 11 Stepper Motor With Gearbox 28mm Reduction 1 144
  • 6 Wire Nema 11 Stepper Motor With Gearbox 28mm Reduction 1 144
  • 6 Wire Nema 11 Stepper Motor With Gearbox 28mm Reduction 1 144
Herkunftsort China
Markenname HeTai
Zertifizierung CE ROHS ISO
Modellnummer 28BYGH
Min Bestellmenge 50
Preis USD
Verpackung Informationen Karton mit innerem Schaum-Kasten, Palette
Lieferzeit 25 TAGE
Zahlungsbedingungen L/C, D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit 10000 PC/Monat

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Produktname Tretengetriebemotor Schritt-Genauigkeit ± 5%
Temperaturanstieg ℃ 80 maximal Isolationswiderstand 100MΩ Min.500VC DC
Umgebende Temperatur -20℃~+50℃ Durchschlagsfestigkeit 500VAC 1 Minute
Max Radial Force 28N (20mm vom vorderen Flansch) Max Axial Force 10N
Passendes Getriebe 22mm, 28mm Getriebe-Material Pulver-Metallurgie
Markieren

Schrittmotor NEMA 11 mit Getriebe 28mm

,

28mm Schrittmotor

,

Schrittmotor mit 6 Drähten
Hinterlass eine Nachricht
Produkt-Beschreibung

28BYGH Schrittmotor NEMA 11 mit Reduzierungsverhältnis1:144 28mm Getriebes maximalem



*Products können Getriebe 22.28mm zusammenbringen

Pulverisieren Sie Metallurgie, die 22 Millimeter-Getriebe mit porösem Lager Wahlen des folgenden Reduzierungsverhältnisses hat:



Stadium 1



1/4, 1/4.75





Stadium 2



1/16, 1/19, 1/22, 1/26





Stadium 3



1/76, 1/88, 1/104, 1/121, 1/144



Für das 28mm Getriebe gibt es 2 Reduzierungsverhältnisse, die 1:3&1:6 sind (beide sind ein Stadium).

Verzeichnen Sie bitte unten in einer Liste, um weitere Einzelheiten über das Getriebe zu sehen



BEWEGUNGSteil elektrische Spezifikation:



MODELL SCHRITT-WINKEL
(°/STEP)		  ANSCHLUSSLEITUNG
(NEIN)		 SPANNUNG
(V)		 STROM
(A/PHASE)		 WIDERSTAND
(Ω/PHASE)		 INDUKTANZ
(MH/PHASE)		 HALTEMOMENT
(G.CM)		 BEWEGUNGShöhe
L (MILLIMETER)		 BEWEGUNGSgewicht
(Kilogramm)
28BYGH102-01 1,8 4 3,90 0,67 6,3 3,2 600 32 0,11
28BYGH105-01 6 3,1 0,95 3,3 1,0 430 32 0,11
28BYGH301 4 4,56 0,67 6,8 4,9 950 45 0,17
28BYGH303 6 3,40 0,95 3,4 1,0 750 45 0,14
28BYGH501 4 8,04 0,67 12,0 7,2 1200 51 0,19
28BYGH502 6 3,80 0,95 4,0 1,3 900 51 0,20

*Products können durch speziellen Antrag besonders angefertigt werden.





Mechanisches Maß

6 Schrittmotor Draht-NEMA 11 mit Reduzierung 1 144 des Getriebe-28mm 0

Bauschaltplan

6 Schrittmotor Draht-NEMA 11 mit Reduzierung 1 144 des Getriebe-28mm 1

GETRIEBE-TEIL elektrische Spezifikation:



Aus Durchmesser 22mm



Unterkunft des Materials Tragen am Ertrag Radiallast (10mm vom Flansch) N Axiale Last der Welle (N) Welleneinpreßkraft maximal (N) Radialspiel der Welle (Millimeter) Gestoßenes Spiel der Welle (Millimeter) Rückprall am Nulllast (°)
Pulvermetallurgie

Porös

Lager

 ≤35 ≤15 ≤80 ≤0.08 ≤0.4 ≤1.5



Reduzierungsverhältnis Bewertetes Toleranzdrehmoment (Nanometer) Maximales Momentantoleranzdrehmoment (Nanometer) Efficiency% Länge (Millimeter) Gewicht (g) Zahl von Räderwerken
1/4 0,1 0,3 81% 13,9 29 1
1/4.75
1/16 0,4 1,2 72% 32,4 52 2
1/19
1/22
1/26
1/76 0,8 2,5 65% 43,9 73 3
1/88
1/104
1/121
1/144



Mechanisches Maß

6 Schrittmotor Draht-NEMA 11 mit Reduzierung 1 144 des Getriebe-28mm 2

Aus Durchmesser 28mm





Unterkunft des Materials Tragen am Ertrag Radiallast (10mm vom Flansch) N Axiale Last der Welle (N) Welleneinpreßkraft maximal (N) Radialspiel der Welle (Millimeter) Gestoßenes Spiel der Welle (Millimeter) Rückprall am Nulllast (°)
Pulvermetallurgie Gleitlager ≤80 ≤30 ≤200 ≤0.03 ≤0.4 ≤1.5



Reduzierungsverhältnis Bewertetes Toleranzdrehmoment (Nanometer) Maximales Momentantoleranzdrehmoment (Nanometer) Efficiency% Länge (Millimeter) Gewicht (g) Zahl von Räderwerken
1/3 0,2 0,6 81% 28,5 105 1
1/6



Mechanisches Maß

6 Schrittmotor Draht-NEMA 11 mit Reduzierung 1 144 des Getriebe-28mm 3
