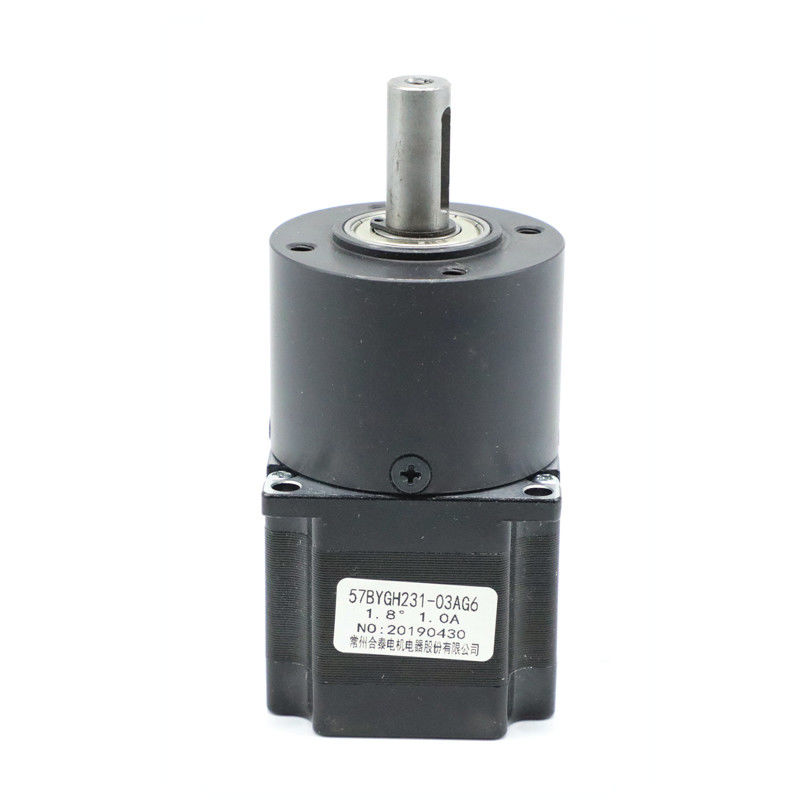

57mm Getriebe-Schrittmotor-NEMA 34 1,2 Grad 4 Kilogramm cm-
| Herkunftsort | China |
|---|---|
| Markenname | HeTai |
| Zertifizierung | CE ROHS ISO |
| Modellnummer | 57BYGH350 |
| Min Bestellmenge | 50 |
| Preis | USD |
| Verpackung Informationen | Karton mit innerem Schaum-Kasten, Palette |
| Lieferzeit | 25 TAGE |
| Zahlungsbedingungen | L/C, D/P, T/T, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit | 10000 PC/Monat |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Produktname | Tretengetriebemotor | Schritt-Genauigkeit | ± 5% |
|---|---|---|---|
| Temperaturanstieg | ℃ 80 maximal | Isolationswiderstand | 100MΩ Min.500VC DC |
| Umgebende Temperatur | -20℃~+50℃ | Durchschlagsfestigkeit | 500VAC 1 Minute |
| Max Radial Force | 75N (20mm vom vorderen Flansch) | Max Axial Force | 15N |
| Tragen am Ertrag | Gleitlager, poröses Lager | Gleitlager | Pulverisieren Sie Metallurgie, verzinken Sie die Legierung und Plastik ausführen |
| Markieren | Schrittmotorgetriebe-NEMA 34,1,2-Grad-Schrittmotor |
||
Produkt-Beschreibung
57BYGH350 1,2 Grad NEMA 34 treten Winkelschrittmotor mit dem elektrischen lärmarmen Untersetzungsgetriebe
Die 1,2 Grad 57mm Schrittmotor können mit 42mm, 56mm Pulvermetallurgiegetriebe und 52mm Zinklegierungsgetriebe zusammenpassen. Das bewertete Toleranzdrehmoment ist 16 Nanometer und maximales Momentantoleranzdrehmoment von 56mm Getriebe, das das höchste Drehmoment von allen erreichen kann. Die Radiallast (10mm vom Flansch) des 56 Millimeter-Getriebes ist ≤ 450N, und die axiale Last der Welle ist ≤ 200N.
BEWEGUNGSteil elektrische Spezifikation
| MODELL | SCHRITT-WINKEL (°/STEP) |
ANSCHLUSSLEITUNG (NEIN) |
SPANNUNG (V) |
STROM (A/PHASE) |
WIDERSTAND (Ω/PHASE) |
INDUKTANZ (MH/PHASE) |
HALTEMOMENT (KG.CM) |
BEWEGUNGShöhe L (MILLIMETER) |
BEWEGUNGSgewicht (Kilogramm) |
|---|---|---|---|---|---|---|---|---|---|
| 57BYGH350A-001 | 1,2 | 6 | 3,12 | 2,4 | 3,4 | 4,0 | 4,0 | 41 | 0,45 |
| 57BYGH350A-002 | 1,2 | 3 | 5,0 | 0,5 | 10 | 16 | 2,0 | 41 | 0,45 |
| 57BYGH350B-001 | 1,2 | 3 | 2,52 | 5,6 | 0,45 | 1,1 | 9,0 | 56 | 0,69 |
| 57BYGH350B-002 | 1,2 | 6 | 5,28 | 2,4 | 2,2 | 2 | 7,0 | 56 | 0,75 |
| 57BYGH350C-001-09 | 1,2 | 3 | 2,6 | 5,2 | 0,5 | 1,4 | 12 | 76 | 1,05 |
| 57BYGH350C-005-01 | 1,2 | 3 | 9,0 | 1,0 | 9,0 | 21 | 9 | 76 | 1,10 |
*Products können durch speziellen Antrag besonders angefertigt werden.
*Products können Getriebe 42,52,57,63Millimeter zusammenbringen
Bauschaltplan
Mechanisches Maß
GETRIEBE elektrische Spezifikation:
Aus Durchmesser 42mm Pulvermetallurgie
| Unterkunft des Materials | Tragen am Ertrag | Radiallast (10mm vom Flansch) N | Axiale Last der Welle (N) | Welleneinpreßkraft maximal (N) | Radialspiel der Welle (Millimeter) | Gestoßenes Spiel der Welle (Millimeter) | Rückprall am Nulllast (°) |
| Pulvermetallurgie | Gleitlager | ≤120 | ≤80 | ≤500 | ≤0.03 | ≤0.1 | ≤1.5 |
| Reduzierungsverhältnis | Bewertetes Toleranzdrehmoment (Nanometer) | Maximales Momentantoleranzdrehmoment (Nanometer) | Efficiency% |
Länge L (Millimeter) |
Gewicht (g) | Zahl von Räderwerken |
| 1/4 | 1,0 | 3,0 | 81% | 32,5 | 170 | 1 |
| 1/6 | ||||||
| 1/15 | 4,0 | 12 | 72% | 46,3 | 207 | 2 |
| 1/18 | ||||||
| 1/25 | ||||||
| 1/36 | ||||||
| 1/54 |
8,0
|
25
|
65%
|
60,1
|
267
|
3 |
| 1/65 | ||||||
| 1/90 | ||||||
| 1/112 | ||||||
| 1/155 | ||||||
| 1/216 | 10 | 30 | 65% | 60,1 | 267 |
Mechanisches Maß
Aus Durchmesser 52mm Zinklegierung
| Unterkunft des Materials | Tragen am Ertrag | Radiallast (10mm vom Flansch) N | Axiale Last der Welle (N) | Welleneinpreßkraft maximal (N) | Radialspiel der Welle (Millimeter) | Gestoßenes Spiel der Welle (Millimeter) | Rückprall am Nulllast (°) |
| Zinklegierung | Gleitlager | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
| Reduzierungsverhältnis | Bewertetes Toleranzdrehmoment (Nanometer) | Maximales Momentantoleranzdrehmoment (Nanometer) | Efficiency% | Länge (Millimeter) | Gewicht (g) | Zahl von Räderwerken |
| 1/13 | 2,0 | 6,0 | 81% | 52,9 | 345 | 1 |
Mechanisches Maß
Aus Durchmesser 56mm Pulvermetallurgie
| Unterkunft des Materials | Tragen am Ertrag | Radiallast (10mm vom Flansch) N | Axiale Last der Welle (N) | Welleneinpreßkraft maximal (N) | Radialspiel der Welle (Millimeter) | Gestoßenes Spiel der Welle (Millimeter) | Rückprall am Nulllast (°) |
| Pulvermetallurgie | Gleitlager | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
| Reduzierungsverhältnis | Bewertetes Toleranzdrehmoment (Nanometer) | Maximales Momentantoleranzdrehmoment (Nanometer) | Efficiency% |
Länge L (Millimeter) |
Gewicht (g) | Zahl von Räderwerken |
| 1/4 | 2,0 | 6,0 | 81% | 41,3 | 491 | 1 |
| 1/6 | ||||||
| 1/15 | 8,0 | 25 | 72% | 59,6 | 700 | 2 |
| 1/18 | ||||||
| 1/26 | ||||||
| 1/47 | 16 |
50
|
72% | 59,6 | 700 | 2 |
| 1/66 |
Mechanisches Maß
Aus Technikplastik des Durchmessers 56mm
| Unterkunft des Materials | Tragen am Ertrag | Radiallast (10mm vom Flansch) N | Axiale Last der Welle (N) | Welleneinpreßkraft maximal (N) | Radialspiel der Welle (Millimeter) | Gestoßenes Spiel der Welle (Millimeter) | Rückprall am Nulllast (°) |
| Technikplastik | Gleitlager | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
| Reduzierungsverhältnis | Bewertetes Toleranzdrehmoment (Nanometer) | Maximales Momentantoleranzdrehmoment (Nanometer) | Efficiency% |
Länge L (Millimeter) |
Gewicht (g) | Zahl von Räderwerken |
| 1/15 | 8,0 | 25 |
72%
|
61,6 | 450 |
2
|
| 1/18 | ||||||
| 1/26 | ||||||
| 1/47 | 16 |
50
|
||||
| 1/66 |
Mechanisches Maß
Herausdurchmesser 56 Millimeter-Zinklegierung
| Unterkunft des Materials | Tragen am Ertrag | Radiallast (10mm vom Flansch) N | Axiale Last der Welle (N) | Welleneinpreßkraft maximal (N) | Radialspiel der Welle (Millimeter) | Gestoßenes Spiel der Welle (Millimeter) | Rückprall am Nulllast (°) |
| Zinklegierung | Gleitlager | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
| Reduzierungsverhältnis | Bewertetes Toleranzdrehmoment (Nanometer) | Maximales Momentantoleranzdrehmoment (Nanometer) | Efficiency% |
Länge L (Millimeter) |
Gewicht (g) | Zahl von Räderwerken |
| 1/4 |
2,0
|
6 | 81% |
43,3
|
350 | 1 |
| 1/6 | ||||||
| 1/13 | 52,7 | 400 |
Mechanisches Maß
Aus Durchmesser 63mm Zinklegierung
| Unterkunft des Materials | Tragen am Ertrag | Radiallast (10mm vom Flansch) N | Axiale Last der Welle (N) | Welleneinpreßkraft maximal (N) | Radialspiel der Welle (Millimeter) | Gestoßenes Spiel der Welle (Millimeter) | Rückprall am Nulllast (°) |
| Zinklegierung | Gleitlager | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
| Reduzierungsverhältnis | Bewertetes Toleranzdrehmoment (Nanometer) | Maximales Momentantoleranzdrehmoment (Nanometer) | Efficiency% |
Länge L (Millimeter) |
Gewicht (g) | Zahl von Räderwerken |
| 1/8 | 3,0 | 8,0 | 81% | 75,5 | 400 | 1 |
Mechanisches Maß
Wie ein planetarisches Getriebe tut Arbeit?
Die Ausrichtung der Gänge kann mit unserem Sonnensystem verglichen werden, in dem die Planeten um die Sonne rotieren, folglich der Name „planetarisches Getriebe“.
Mitten in dem planetarischen Getriebe gibt es einen „Sonnen“ Gang – auch bekannt als ein zentraler Gang. Dieses ist häufig der Inputgang. Um die Außenseite gibt es 2 oder mehr „Planeten“ Gänge – oder äußere Gänge. Das Umgeben der Planetengetriebe dort ist eine Kupplungsglocke, die die Bildung zusammenhält. Die Planetengetriebe werden durch eine Fördermaschine angeschlossen, die der Reihe nach an die Abtriebswelle angeschlossen wird.
