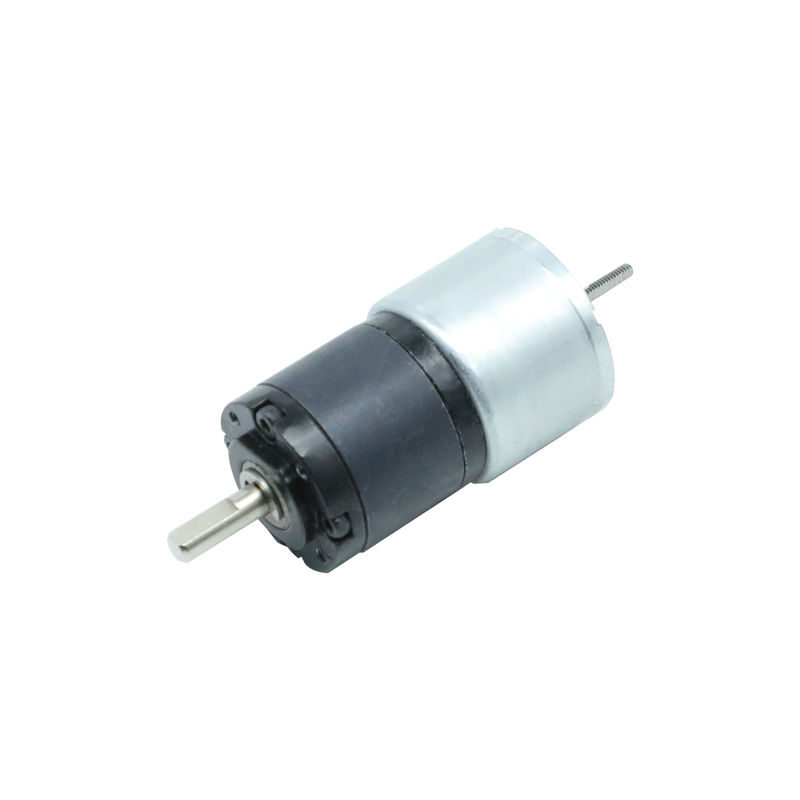

22mm schwanzlose Phase 0.02nm des DC-Planetengetriebe-Motor24v 8w 3
| Herkunftsort | China |
|---|---|
| Markenname | Hetai |
| Zertifizierung | CE ROHS ISO |
| Modellnummer | 22BL201-001 |
| Min Bestellmenge | 50 |
| Preis | USD |
| Verpackung Informationen | Karton mit innerem Schaum-Kasten, Palette |
| Lieferzeit | 28-31 |
| Zahlungsbedingungen | L/C, D/P, T/T, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit | 1000pcs/month |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Produktname | Schwanzloser Getriebemotor | Wickelnde Art | Stern |
|---|---|---|---|
| Halleffektwinkel | Elektrischer Winkel 120° | Isolierungs-Klasse | B |
| Umgebende Temperatur | -20℃~+50℃ | Isolationswiderstand | 100MΩ Min.500VC DC |
| Durchschlagsfestigkeit | 600VAC 1 Minute | Schutz-Niveau | IP40 |
| Getriebe, das Material unterbringt | Pulver-Metallurgie | Getriebe-Lager | Poröses Lager |
| Getrieberadiallast (10mm vom Flansch) | ≤35N | Axiale Last der Getriebewelle | ≤15N |
| Markieren | Planetengetriebe-Motor 24V 8w,Schwanzloses Getriebe,schwanzloser Motor 22mm |
||
Produkt-Beschreibung
22mm 3 DC-Bewegungsmatch der Phase 24V schwanzloses mit planetarischem Getriebe der Pulvermetallurgie
Das 22mm Getriebe hat 3 Stadien Reduzierungsverhältnis. Die erste Phase hat Reduzierungsverhältnisse des 1:4 und 1:4.75, das bewertete Toleranzdrehmoment ist 0,1 Nanometer maximal, an 0.3NM. Die zweite Etappe hat Reduzierungsverhältnisse des 1:16, 1:19, 1:22, 1:26. Das bewertete Toleranzdrehmoment für Stadium 2 ist 0.4NM, Spitzendrehmoment ist 1.2NM. Das dritte Stadium hat Reduzierungsverhältnisse des 1:88, des 1:104, des 1:121 u. des 1:144. Das bewertete Toleranzdrehmoment ist 0,8 Nanometer, und maximal an 2.4NM.
Die Reihe 22BL ist leicht und die Raumersparnis, sehr passend für die, die fest, herein Raum zu installieren sind.
BEWEGUNGSteil elektrische Spezifikation:
| Modell | ||
| Spezifikation | Einheit | 22BL201-001 |
| Zahl von Phasen | Phase | 3 |
| Zahl von Polen | Polen | 8 |
| Nennspannung | VDC | 24 |
| Nenndrehzahl | U/min | 4800 |
| Nennstrom | 0,6 | |
| Bewertetes Drehmoment | N.m | 0,02 |
| Nennleistung | W | 8,0 |
| Spitzendrehmoment | mN.m | 0,06 |
| Spitzenstrom | Ampere | 1,8 |
| Drehmoment-Konstante | N.m/A | 0,033 |
| Hintere EMF-Konstante | V/kRPM | 3,5 |
| Körper-Länge | Millimeter | 68 |
| Gewicht | Kilogramm | 0,11 |
Mechanisches Maß
*Note: Die Produkte können durch Ihren Antrag besonders angefertigt werden. Treten Sie mit uns bitte für weitere Einzelheiten in Verbindung.
*Products können Getriebe 22 Millimeter zusammenbringen
Bauschaltplan:
| ELEKTRISCHE VERBINDUNGS-TABELLE | |||
| FUNKTION | FARBE | ||
| TP | ORANGE | UL1061 26AWG | |
| Boden | SCHWARZES | UL1332 28AWG | |
| PHASE A |
BROWN |
||
| PHASE B | WEISS | ||
| PHASE C |
PURPUR |
||
| +5V |
ROT |
||
| HALL A | GELB | ||
| HALL B | GRÜN | ||
| HALL C | BLAU | ||
GETRIEBE-TEIL elektrische Spezifikation:
| Unterkunft des Materials | Tragen am Ertrag | Radiallast (10mm vom Flansch) N | Axiale Last der Welle (N) | Welleneinpreßkraft maximal (N) | Radialspiel der Welle (Millimeter) | Gestoßenes Spiel der Welle (Millimeter) | Rückprall am Nulllast (°) |
| Pulvermetallurgie |
Porös Lager |
≤35 | ≤15 | ≤80 | ≤0.08 | ≤0.4 | ≤1.5 |
| Reduzierungsverhältnis | Bewertetes Toleranzdrehmoment (Nanometer) | Maximales Momentantoleranzdrehmoment (Nanometer) | Efficiency% | Länge (Millimeter) | Gewicht (g) | Zahl von Räderwerken |
| 1/4 | 0,1 | 0,3 | 81% | 13,9 | 29 | 1 |
| 1/4.75 | ||||||
| 1/16 | 0,4 | 1,2 | 72% | 32,4 | 52 | 2 |
| 1/19 | ||||||
| 1/22 | ||||||
| 1/26 | ||||||
| 1/76 | 0,8 | 2,4 | 65% | 43,9 | 73 | 3 |
| 1/88 | ||||||
| 1/104 | ||||||
| 1/121 | ||||||
| 1/144 |
Mechanisches Maß
Die Vorteile eines schwanzlosen Motors über gebürsteten Motoren sind hohes Macht-zugewichtsverhältnis, hohe Geschwindigkeit, elektronische Steuerung und niedrige Wartung. Schwanzlose Motoren finden Anwendungen in solchen Plätzen wie Computerperipherie- (Laufwerke, Drucker), Handelektrowerkzeuge und die Fahrzeuge, die von den vorbildlichen Flugzeugen bis zu Automobilen reichen. In den modernen Waschmaschinen haben schwanzlose DC-Motoren den Ersatz von Gummiriemen und von Getrieben durch einen Direktantriebentwurf erlaubt.
