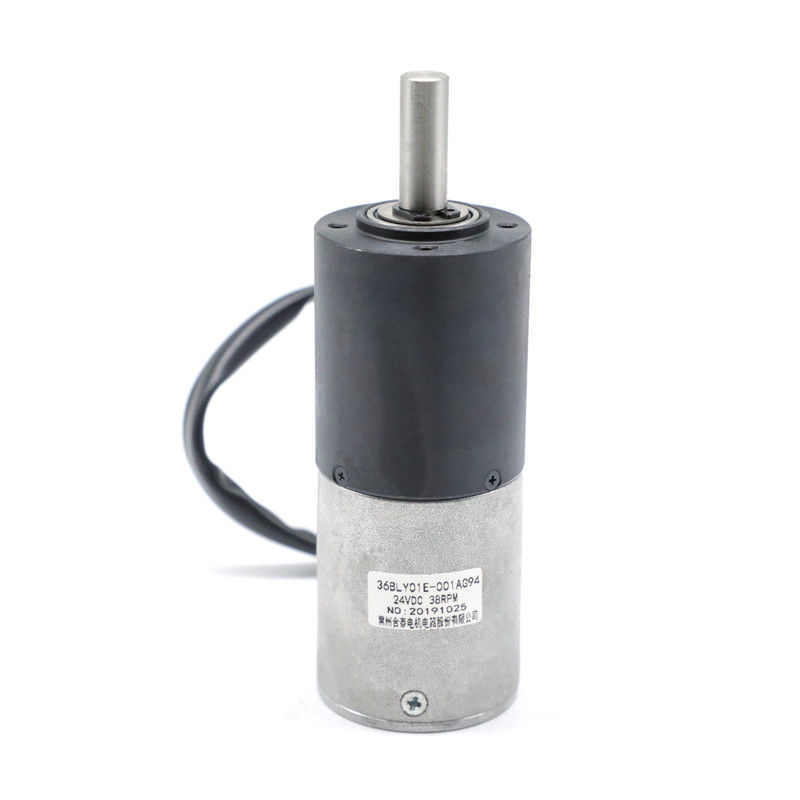

Getriebe-schwanzloser Motor planetarische 2 Nanometer 36MM NEMA 14

Name: Getriebe-schwanzloser Motor planetarische 2 Nanometer 36MM NEMA 14
Brand: Changzhou Hetai Motor And Electric Appliance Co., Ltd.
SKU: 36BL
Availability: InStock

Markenname:	Hetai
Modellnummer:	36BL
MOQ:	50
Preis:	USD
Lieferzeit:	28-31
Zahlungsbedingungen:	L/C, D/P, T/T, Western Union, MoneyGram

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

China

Zertifizierung:

CE ROHS ISO

Produktname:

Schwanzlose DC-Motoren

Wickelnde Art:

Stern

Halleffektwinkel:

Elektrischer Winkel 120°

Isolierungs-Klasse:

Umgebende Temperatur:

-20℃~+50℃

Isolationswiderstand:

100MΩ Min.500VC DC

Durchschlagsfestigkeit:

600VAC 1 Minute

Axiale Last der Welle (N):

10N

Radiallast (10mm vom Flansch):

120N

Schutz-Niveau:

IP40

Matchgetriebegröße:

32mm, 36mm

Getriebe, das Material unterbringt:

Pulverisieren Sie Metallurgie, Zinklegierung

Verpackung Informationen:

Karton mit innerem Schaum-Kasten, Palette

Versorgungsmaterial-Fähigkeit:

5000pcs/month

Hervorheben:

Schwanzloser Bewegungsplanetarisches Getriebe

schwanzloser Motor und Getriebe

planetarisches Getriebe für schwanzlosen Motor

Produktbeschreibung

Mikro-BLDC 36BL nema14 CER-ROHS schwanzloser Motor ISO 12/24V 3000RPM 0.03Nm

Modell	Reduzierungs-Verhältnis	Getriebedurchmesser	Getriebe, das Material unterbringt	Spannung (V)	Energie (W)	Geschwindigkeit (U/min)	Bewertetes Drehmoment (Nanometer)
36BLY 01A-001AG76	76:1	36mm	Pulvermetallurgie	24	15	94	1,5
36BLY01E-001AG94	94:1	36mm	Pulvermetallurgie	24	8	38	2

Die Reihe 36BL ist leicht und Raumersparnis, die auch drehmomentstarkes hat.

BEWEGUNGSteil elektrische Spezifikation:

		Modell
Spezifikation	Einheit	36BLY01
Zahl von Phasen	Phase	3
Zahl von Polen	Polen	4
Nennspannung	VDC	24
Nenndrehzahl	U/min	3000
Nennstrom		2,0
Bewertetes Drehmoment	N.m	0,03
Nennleistung	W	9,4
Spitzendrehmoment	mN.m	0,09
Spitzenstrom	Ampere	6
Drehmoment-Konstante	N.m/A	0,015
Hintere EMF-Konstante	V/kRPM	1,6
Körper-Länge	Millimeter	42
Gewicht	Kilogramm	0,16

Mechanisches Maß

Getriebe-schwanzloser Motor planetarische 2 Nanometer 36MM NEMA 14 0

*** Anmerkung: Die Produkte können durch Ihren Antrag besonders angefertigt werden. Treten Sie mit uns bitte für weitere Einzelheiten in Verbindung.

*Products können Getriebe 32, 36mm zusammenbringen

Bauschaltplan:

ELEKTRISCHE VERBINDUNGS-TABELLE
FUNKTION	FARBE
+5V	ROT	UL1007 26AWG
HALL A	GRÜN
HALL B	BLAU
HALL C	WEISS
Boden	SCHWARZES
PHASE A	BROWN
PHASE B	GELB
PHASE C	ORANGE

GETRIEBE-TEIL elektrische Spezifikation:

32mm Pulvermetallurgie

Unterkunft des Materials	Tragen am Ertrag	Radiallast (10mm vom Flansch) N	Axiale Last der Welle (N)	Welleneinpreßkraft maximal (N)	Radialspiel der Welle (Millimeter)	Gestoßenes Spiel der Welle (Millimeter)	Rückprall am Nulllast (°)
Pulvermetallurgie	Gleitlager	≤120	≤80	≤500	≤0.03	≤0.1	≤1.5

Reduzierungsverhältnis	Bewertetes Toleranzdrehmoment (Nanometer)	Maximales Momentantoleranzdrehmoment (Nanometer)	Efficiency%	Länge (Millimeter)	Gewicht (g)	Zahl von Räderwerken
1/4	0,3	1,0	81%	29,1	150	1
1/5
1/16	1,2	3,5	72%	38,1	185	2
1/23
1/33
1/67	2,5	7,5	65%	47,1	220	3
1/94
1/133
1/188

Mechanisches Maß

36mm Pulvermetallurgie

Unterkunft des Materials	Tragen am Ertrag	Radiallast (10mm vom Flansch) N	Axiale Last der Welle (N)	Welleneinpreßkraft maximal (N)	Radialspiel der Welle (Millimeter)	Gestoßenes Spiel der Welle (Millimeter)	Rückprall am Nulllast (°)
Pulvermetallurgie	Gleitlager	≤120	≤80	≤500	≤0.03	≤0.1	≤1.5

Reduzierungsverhältnis	Bewertetes Toleranzdrehmoment (Nanometer)	Maximales Momentantoleranzdrehmoment (Nanometer)	Efficiency%	Länge (Millimeter)	Gewicht (g)	Zahl von Räderwerken
1/4	0,3	1,0	81%	24,8	145	1
1/5
1/16	1,2	3,5	72%	32,4	173	2
1/20
1/25
1/53	2,5	7,5	65%	41,9	213	3
1/62
1/76
1/94
1/117

Mechanisches Maß

Getriebe-schwanzloser Motor planetarische 2 Nanometer 36MM NEMA 14 2

36mm Zinklegierung

Unterkunft des Materials

Tragen am Ertrag

Radiallast (10mm vom Flansch) N

Axiale Last der Welle (N)

Welleneinpreßkraft maximal (N)

Radialspiel der Welle (Millimeter)

Gestoßenes Spiel der Welle (Millimeter)

Rückprall am Nulllast (°)

Zinklegierung

Porös

Lager

≤45

≤25

≤100

≤0.08

≤0.4

≤1.5

Reduzierungsverhältnis	Bewertetes Toleranzdrehmoment (Nanometer)	Maximales Momentantoleranzdrehmoment (Nanometer)	Efficiency%	Länge (Millimeter)	Gewicht (g)	Zahl von Räderwerken
1/12	0,3	1,0	81%	26,8	100	1

Mechanisches Maß

Ein BLDC-Motor zieht die Nutzen aus Wechselstrom, DC und Universalbewegungsarten und kombiniert sie in eine Einheit. Er hat ein langes Leben, eine niedrige Wartung, eine ruhige Operation und variable eine Geschwindigkeitsfähigkeit eines Wechselstrommotors; der hohe Anlaufmoment und lineare die Geschwindigkeitdrehmomentkurve eines DC-Motors; und wie Wechselstrom- u. DC-Motoren, funktioniert es gut mit Getrieben. Schwanzlose DC-Motoren haben eine Dichte der hohen Leistung, an zweiter Stelle nur zum Universalmotor, und sie haben die beste Leistungsbewertung von 65 bis 80%.
