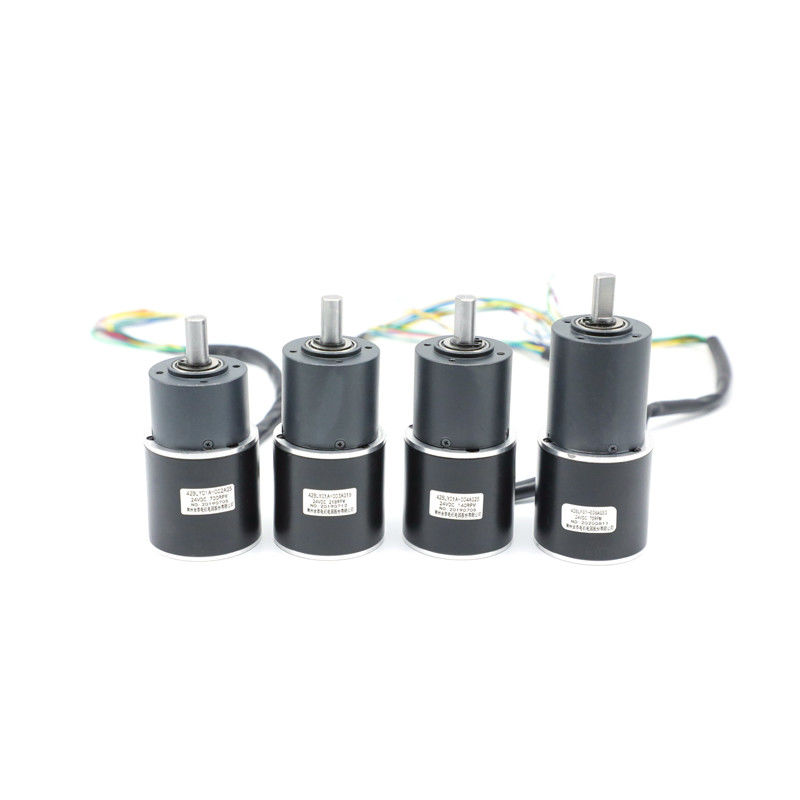

42MM NEMA-schwanzloser DC-Motor mit Getriebe
Herkunftsort | China |
---|---|
Markenname | HeTai |
Zertifizierung | CE ROHS ISO |
Modellnummer | 42BLY |
Min Bestellmenge | 50 |
Preis | USD |
Verpackung Informationen | Karton mit innerem Schaum-Kasten, Palette |
Lieferzeit | 25 TAGE |
Zahlungsbedingungen | L/C, D/P, T/T, Western Union, MoneyGram |
Versorgungsmaterial-Fähigkeit | 10000 PC/Monat |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktname | Schwanzloser Getriebemotor | Halleffektwinkel | Elektrisches anglel 120° |
---|---|---|---|
Geschwindigkeit | 3000 justierbar | Wickelnde Art | Stern |
Durchschlagsfestigkeit | 600VAC 1 Minute | Umgebende Temperatur | -20℃~+50℃ |
Isolationswiderstand | 100MΩ Min.500VC DC | IP-Niveau | IP40 |
Max Radial Force | 15N (10mm vom vorderen Flansch) | Max Axial Force | 10N |
Minimales Reduzierungsverhältnis | 1/4 | Maximales Reduzierungsverhältnis | 1/216 |
Markieren | 42mm NEMA-Motor,Niedriger schwanzloser Motor U/min,langsamer drehmomentstarker schwanzloser DC-Motor |
42BLY NEMA 17 fertigte planetarischer schwanzloser DC-Bewegungshöhere Drehmomentniedrige geschwindigkeit des Getriebes besonders an
Vorteil des planetarischen Getriebes
Wiederholbarkeit 1.Increased: Sein größerer Geschwindigkeitsradialstrahl und axiale Lastsangebotzuverlässigkeit und -robustheit, die Versetzung des Gangs herabsetzend.
Präzision 2.Perfect: Die meiste drehende eckige Stabilität verbessert die Genauigkeit und die Zuverlässigkeit der Bewegung.
3. lärmärmeres Niveau, weil es Oberflächenkontakt gibt. Rollen ist viel weicher und Sprünge sind praktisch nicht vorhanden.
Haltbarkeit 4.Greater: Wegen seiner Dreh- Starrheit und besseren Rollens. So wird größere Leistungsfähigkeit des Gangs und der viel glatteren Operation erzielt.
gute Leistungsgrade 5.Very: Planetengetriebe bieten größere Leistungsfähigkeit an
Drehmomentübertragung 6.Increased: Mit mehr Zähnen im Kontakt, ist der Mechanismus in der Lage, mehr Drehmoment zu übertragen und zu widerstehen. Darüber hinaus tut er ihn in einer einheitlicheren Art.
Vielseitigkeit 7.Maximum: Sein Mechanismus wird in einem zylinderförmigen Getriebe enthalten, das in fast jeden möglichen Raum installiert sein kann.
Modell | Drehmoment N.M | Max Radial-Last | Axiale Last der Welle | Reduzierungs-Verhältnis | Getriebe, das Material unterbringt | Spannung (V) | Energie (W) | Geschwindigkeit (U/min) |
42BLY01A-002AG5 | 0,16 | ≤120N (10mm vom vorderen Flansch) |
≤80N |
5:1 | Pulvermetallurgie | 24 | 12 | 700 |
42BLY01A-003AG16 | 0,46 | 16:1 | 24 | 11 | 218 | |||
42BLY01A-004AG25 | 0,72 | 25:1 | 24 | 18 | 140 | |||
42BLY01A-005AG62 | 1,60 | 62:1 | 24 | 9 | 56 |
*Products können durch speziellen Antrag besonders angefertigt werden.
BEWEGUNGSteil elektrische Spezifikation:
Modell | Modell | Modell | ||
Spezifikation | Einheit | 42BLY01C | 42BLY02 | 42BLY302-001 |
Zahl von Phasen | Phase | 3 | 3 | 3 |
Zahl von Polen | Polen | 4 | 4 | 4 |
Nennspannung | VDC | 24 | 24 | 24 |
Nenndrehzahl | U/min | 3000 | 3000 | 3000 |
Nennstrom | 0,63 | 1,77 | 2,53 | |
Bewertetes Drehmoment | N.m | 0,035 | 0,08 | 0,13 |
Nennleistung | W | 11 | 25 | 41 |
Spitzendrehmoment | mN.m | 0,105 | 0,24 | 0,39 |
Spitzenstrom | Ampere | 1,9 | 5,3 | 7,6 |
Drehmoment-Konstante | N.m/A | 0,054 | 0,045 | 0,051 |
Hintere EMF-Konstante | V/kRPM | 5,7 | 4,7 | 5,3 |
Körper-Länge | Millimeter | 42 | 60 | 78 |
Gewicht | Kilogramm | 0,25 | 0,38 | 0,56 |
Bauschaltplan
ELEKTRISCHE VERBINDUNGS-TABELLE |
||
FUNKTION | FARBE | |
+5V | ROT | UL1007 26AWG |
HALL A | GELB | |
HALL B | GRÜN | |
HALL C | BLAU | |
Boden | SCHWARZES | |
PHASE A | GELB | UL3265 22AWG |
PHASE B | GRÜN | |
PHASE C | BLAU |
Mechanisches Maß
GETRIEBE-TEIL elektrische Spezifikation:
36mm Pulvermetallurgie
Unterkunft des Materials | Tragen am Ertrag | Radiallast (10mm vom Flansch) N | Axiale Last der Welle (N) | Welleneinpreßkraft maximal (N) | Radialspiel der Welle (Millimeter) | Gestoßenes Spiel der Welle (Millimeter) | Rückprall am Nulllast (°) |
Pulvermetallurgie | Gleitlager | ≤120 | ≤80 | ≤500 | ≤0.03 | ≤0.1 | ≤1.5 |
Reduzierungsverhältnis | Bewertetes Toleranzdrehmoment (Nanometer) | Maximales Momentantoleranzdrehmoment (Nanometer) | Efficiency% | Länge (Millimeter) | Gewicht (g) | Zahl von Räderwerken |
1/4 | 0,3 | 1,0 | 81% | 24,8 | 145 | 1 |
1/5 | ||||||
1/16 |
1,2
|
3,5
|
72% | 32,4 | 173 | 2 |
1/20 | ||||||
1/25 | ||||||
1/53 |
2,5
|
7,5 | 65% | 41,9 | 213 | 3 |
1/62 | ||||||
1/76 | ||||||
1/94 | ||||||
1/117 |
Mechanisches Maß
36mm Zinklegierung
Unterkunft des Materials | Tragen am Ertrag | Radiallast (10mm vom Flansch) N | Axiale Last der Welle (N) | Welleneinpreßkraft maximal (N) | Radialspiel der Welle (Millimeter) | Gestoßenes Spiel der Welle (Millimeter) | Rückprall am Nulllast (°) |
Zinklegierung |
Porös Lager |
≤45 | ≤25 | ≤100 | ≤0.08 | ≤0.4 | ≤1.5 |
Reduzierungsverhältnis | Bewertetes Toleranzdrehmoment (Nanometer) | Maximales Momentantoleranzdrehmoment (Nanometer) | Efficiency% | Länge (Millimeter) | Gewicht (g) | Zahl von Räderwerken |
1/12 | 0,3 | 1,0 | 81% | 26,8 | 100 | 1 |
Mechanisches Maß
Aus Durchmesser 42mm Pulvermetallurgie
Unterkunft des Materials | Tragen am Ertrag | Radiallast (10mm vom Flansch) N | Axiale Last der Welle (N) | Welleneinpreßkraft maximal (N) | Radialspiel der Welle (Millimeter) | Gestoßenes Spiel der Welle (Millimeter) | Rückprall am Nulllast (°) |
Pulvermetallurgie | Gleitlager | ≤120 | ≤80 | ≤500 | ≤0.03 | ≤0.1 | ≤1.5 |
Reduzierungsverhältnis | Bewertetes Toleranzdrehmoment (Nanometer) | Maximales Momentantoleranzdrehmoment (Nanometer) | Efficiency% | Länge (Millimeter) | Gewicht (g) | Zahl von Räderwerken |
1/4 | 1,0 | 3,0 | 81% | 32,5 | 170 | 1 |
1/6 | ||||||
1/15 | 4,0 | 12 | 72% | 46,3 | 207 | 2 |
1/18 | ||||||
1/25 | ||||||
1/36 | ||||||
1/54 |
8,0
|
25
|
65%
|
60,1
|
267
|
3 |
1/65 | ||||||
1/90 | ||||||
1/112 | ||||||
1/155 | ||||||
1/216 | 10 | 30 | 65% | 60,1 | 267 |
Mechanisches Maß
