NEMA 34 Reduzierung 216 0.2nm des planetarisches Getriebe-schwanzlose Motor24v 250w 80w 1
| Herkunftsort | China |
|---|---|
| Markenname | HeTai |
| Zertifizierung | CE ROHS ISO |
| Modellnummer | 57BLF |
| Min Bestellmenge | 50 |
| Preis | USD |
| Verpackung Informationen | Karton mit innerem Schaum-Kasten, Palette |
| Lieferzeit | 25 TAGE |
| Zahlungsbedingungen | L/C, D/P, T/T, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit | 10000 PC/Monat |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Produktname | Schwanzloser Getriebemotor | Wickelnde Art | Stern |
|---|---|---|---|
| Isolierungs-Klasse | B | Umgebende Temperatur | -20℃~+50℃ |
| Halleffektwinkel | Elektrisches anglel 120° | Nenndrehzahl | 3800 U/MIN |
| Isolationswiderstand | 100MΩ Min.500VC DC | Durchschlagsfestigkeit | 600VAC 1 Minute |
| Max Radial Force | 115N (10mm vom vorderen Flansch) | Max Axial Force | 45N |
| Getriebe-Material | Pulverisieren Sie Metallurgie, verzinken Sie die Legierung und Plastik ausführen | Maximales bewertetes Toleranzdrehmoment | 16 Nanometer |
| Hervorheben | Planetengetriebe-NEMA 34,schwanzloser DC-Motor 24v 250w,Untersetzungsgetriebe NEMA 34 |
||
Produkt-Beschreibung

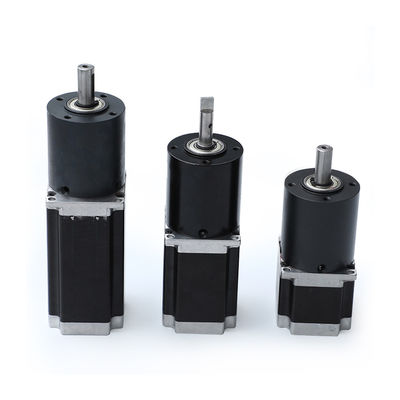

57BLF drehmomentstarke planetarischer Getriebemotor NEMA 34 mit mehrfachen materiellen Wahlen
Alle schwanzlosen Motoren 57BLF können mit Pulvermetallurgiegetriebe 42mm, 56mm oder Zinklegierungszusammenpassen Getriebe 52mm.
Das maximale Reduzierungsverhältnis ist 1:216 von 42mm Getriebe, ist das bewertete Toleranzdrehmoment 10 Nanometer, und maximales Momentantoleranzdrehmoment ist 30 Nanometer. Für die selbe Menge von Tragfähigkeit, hat unser planetarisches Getriebe der Pulvermetallurgie eine Lebensdauer des gehobenen Diensts als die traditionellen Getriebe. Die Hauptaspekte sind, Leistungsfähigkeit und Zuverlässigkeit in jedem mechanischen System zu verbessern.
Elektrische Spezifikation:
| Modell | Modell | Modell | Modell | ||
| Spezifikation | Einheit | 57BLF01 | 57BLF02 | 57BLF03 | 57BLF04-001 |
| Zahl von Phasen | Phase | 3 | 3 | 3 | 3 |
| Zahl von Polen | Polen | 8 | 8 | 8 | 8 |
| Nennspannung | VDC | 24 | 24 | 24 | 36 |
| Nenndrehzahl | U/min | 3800 | 3000 | 3000 | 3000 |
| Nennstrom | 3,33 | 6,67 | 10,0 | 8,87 | |
| Bewertetes Drehmoment | N.m | 0,2 | 0,4 | 0,6 | 0,8 |
| Nennleistung | W | 80 | 125 | 188 | 251 |
| Spitzendrehmoment | N.m | 0,6 | 1,2 | 1,8 | 2,4 |
| Spitzenstrom | Ampere | 10,0 | 20,0 | 30,0 | 26,6 |
| Drehmoment-Konstante | N.m/A | 0,06 | 0,06 | 0,06 | 0,09 |
| Hintere EMF-Konstante | V/kRPM | 6,3 | 6,3 | 6,3 | 9,47 |
| Körper-Länge | Millimeter | 59 | 80 | 101 | 122 |
| Gewicht | Kilogramm | 0,61 | 0,94 | 1,25 | 1,59 |
*Products können durch speziellen Antrag besonders angefertigt werden.
*Products können Getriebe 42,56, 63mm zusammenbringen
Bauschaltplan
| FUNKTION | FARBE | ||
| +5V | ROT | UL1007 26AWG | |
| HALL A | GELB | ||
| HALLB | GRÜN | ||
| HALLC | BLAU | ||
| Boden | SCHWARZES | ||
| PHASE A | GELB | UL1015 20AWG | |
| PHASE B | GRÜN | ||
| PHASE C | BLAU | ||
Mechanisches Maß
GETRIEBE-TEIL elektrische Spezifikation

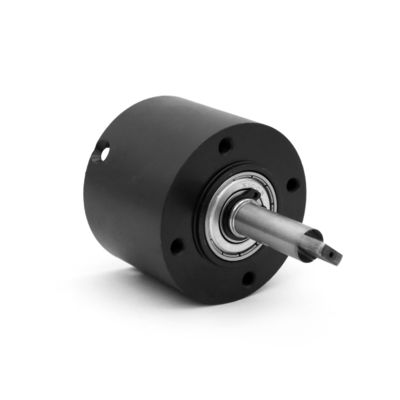

Aus Durchmesser 42mm Pulvermetallurgie
| Unterkunft des Materials | Tragen am Ertrag | Radiallast (10mm vom Flansch) N | Axiale Last der Welle (N) | Welleneinpreßkraft maximal (N) | Radialspiel der Welle (Millimeter) | Gestoßenes Spiel der Welle (Millimeter) | Rückprall am Nulllast (°) |
| Pulvermetallurgie | Gleitlager | ≤120 | ≤80 | ≤500 | ≤0.03 | ≤0.1 | ≤1.5 |
| Reduzierungsverhältnis | Bewertetes Toleranzdrehmoment (Nanometer) | Maximales Momentantoleranzdrehmoment (Nanometer) | Efficiency% |
Länge L (Millimeter) |
Gewicht (g) | Zahl von Räderwerken |
| 1/4 | 1,0 | 3,0 | 81% | 32,5 | 170 | 1 |
| 1/6 | ||||||
| 1/15 | 4,0 | 12 | 72% | 46,3 | 207 | 2 |
| 1/18 | ||||||
| 1/25 | ||||||
| 1/36 | ||||||
| 1/54 |
8,0
|
24
|
65%
|
60,1
|
267
|
3 |
| 1/65 | ||||||
| 1/90 | ||||||
| 1/112 | ||||||
| 1/155 | ||||||
| 1/216 | 10 | 30 | 65% | 60,1 | 267 |
Mechanisches Maß

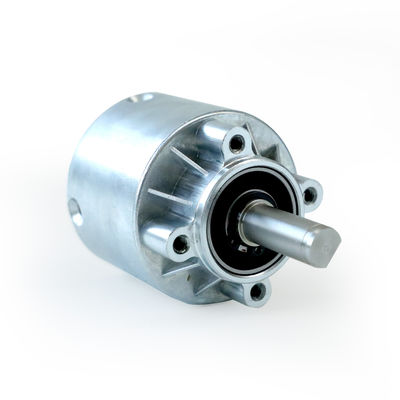

Aus Durchmesser 52mm Zinklegierung
| Unterkunft des Materials | Tragen am Ertrag | Radiallast (10mm vom Flansch) N | Axiale Last der Welle (N) | Welleneinpreßkraft maximal (N) | Radialspiel der Welle (Millimeter) | Gestoßenes Spiel der Welle (Millimeter) | Rückprall am Nulllast (°) |
| Zinklegierung | Gleitlager | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
| Reduzierungsverhältnis | Bewertetes Toleranzdrehmoment (Nanometer) | Maximales Momentantoleranzdrehmoment (Nanometer) | Efficiency% | Länge (Millimeter) | Gewicht (g) | Zahl von Räderwerken |
| 1/13 | 2,0 | 6,0 | 81% | 52,9 | 345 | 1 |
Mechanisches Maß
Aus Durchmesser 56mm Pulvermetallurgie
| Unterkunft des Materials | Tragen am Ertrag | Radiallast (10mm vom Flansch) N | Axiale Last der Welle (N) | Welleneinpreßkraft maximal (N) | Radialspiel der Welle (Millimeter) | Gestoßenes Spiel der Welle (Millimeter) | Rückprall am Nulllast (°) |
| Pulvermetallurgie | Gleitlager | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
| Reduzierungsverhältnis | Bewertetes Toleranzdrehmoment (Nanometer) | Maximales Momentantoleranzdrehmoment (Nanometer) | Efficiency% |
Länge L (Millimeter) |
Gewicht (g) | Zahl von Räderwerken |
| 1/4 | 2,0 | 6,0 | 81% | 41,3 | 491 | 1 |
| 1/6 | ||||||
| 1/15 | 8,0 | 25 | 72% | 59,6 | 700 | 2 |
| 1/18 | ||||||
| 1/26 | ||||||
| 1/47 | 16 |
50
|
72% | 59,6 | 700 | 2 |
| 1/66 |
Mechanisches Maß
Aus Technikplastik des Durchmessers 56mm
| Unterkunft des Materials | Tragen am Ertrag | Radiallast (10mm vom Flansch) N | Axiale Last der Welle (N) | Welleneinpreßkraft maximal (N) | Radialspiel der Welle (Millimeter) | Gestoßenes Spiel der Welle (Millimeter) | Rückprall am Nulllast (°) |
| Technikplastik | Gleitlager | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
| Reduzierungsverhältnis | Bewertetes Toleranzdrehmoment (Nanometer) | Maximales Momentantoleranzdrehmoment (Nanometer) | Efficiency% |
Länge L (Millimeter) |
Gewicht (g) | Zahl von Räderwerken |
| 1/15 | 8,0 | 25 |
72%
|
61,6 | 450 |
2
|
| 1/18 | ||||||
| 1/26 | ||||||
| 1/47 | 16 |
50
|
||||
| 1/66 |
Mechanisches Maß
Herausdurchmesser 56 Millimeter-Zinklegierung
| Unterkunft des Materials | Tragen am Ertrag | Radiallast (10mm vom Flansch) N | Axiale Last der Welle (N) | Welleneinpreßkraft maximal (N) | Radialspiel der Welle (Millimeter) | Gestoßenes Spiel der Welle (Millimeter) | Rückprall am Nulllast (°) |
| Zinklegierung | Gleitlager | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
| Reduzierungsverhältnis | Bewertetes Toleranzdrehmoment (Nanometer) | Maximales Momentantoleranzdrehmoment (Nanometer) | Efficiency% |
Länge L (Millimeter) |
Gewicht (g) | Zahl von Räderwerken |
| 1/4 |
2,0
|
6 | 81% |
43,3
|
350 | 1 |
| 1/6 | ||||||
| 1/13 | 52,7 | 400 |
Mechanisches Maß
Aus Durchmesser 63mm Zinklegierung
| Unterkunft des Materials | Tragen am Ertrag | Radiallast (10mm vom Flansch) N | Axiale Last der Welle (N) | Welleneinpreßkraft maximal (N) | Radialspiel der Welle (Millimeter) | Gestoßenes Spiel der Welle (Millimeter) | Rückprall am Nulllast (°) |
| Zinklegierung | Gleitlager | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
| Reduzierungsverhältnis | Bewertetes Toleranzdrehmoment (Nanometer) | Maximales Momentantoleranzdrehmoment (Nanometer) | Efficiency% |
Länge L (Millimeter) |
Gewicht (g) | Zahl von Räderwerken |
| 1/8 | 3,0 | 8,0 | 81% | 75,5 | 400 | 1 |
Mechanisches Maß
Vorteil des Getriebemotors
Wiederholbarkeit 1.Increased: Sein größerer Geschwindigkeitsradialstrahl und axiale Lastsangebotzuverlässigkeit und -robustheit, die Versetzung des Gangs herabsetzend.
Präzision 2.Perfect: Die meiste drehende eckige Stabilität verbessert die Genauigkeit und die Zuverlässigkeit der Bewegung.
3. lärmärmeres Niveau, weil es Oberflächenkontakt gibt. Rollen ist viel weicher und Sprünge sind praktisch nicht vorhanden.
Haltbarkeit 4.Greater: Wegen seiner Dreh- Starrheit und besseren Rollens. So wird größere Leistungsfähigkeit des Gangs und der viel glatteren Operation erzielt.
gute Leistungsgrade 5.Very: Planetengetriebe bieten größere Leistungsfähigkeit an
Drehmomentübertragung 6.Increased: Mit mehr Zähnen im Kontakt, ist der Mechanismus in der Lage, mehr Drehmoment zu übertragen und zu widerstehen. Darüber hinaus tut er ihn in einer einheitlicheren Art.
Vielseitigkeit 7.Maximum: Sein Mechanismus wird in einem zylinderförmigen Getriebe enthalten, das in fast jeden möglichen Raum installiert sein kann.
