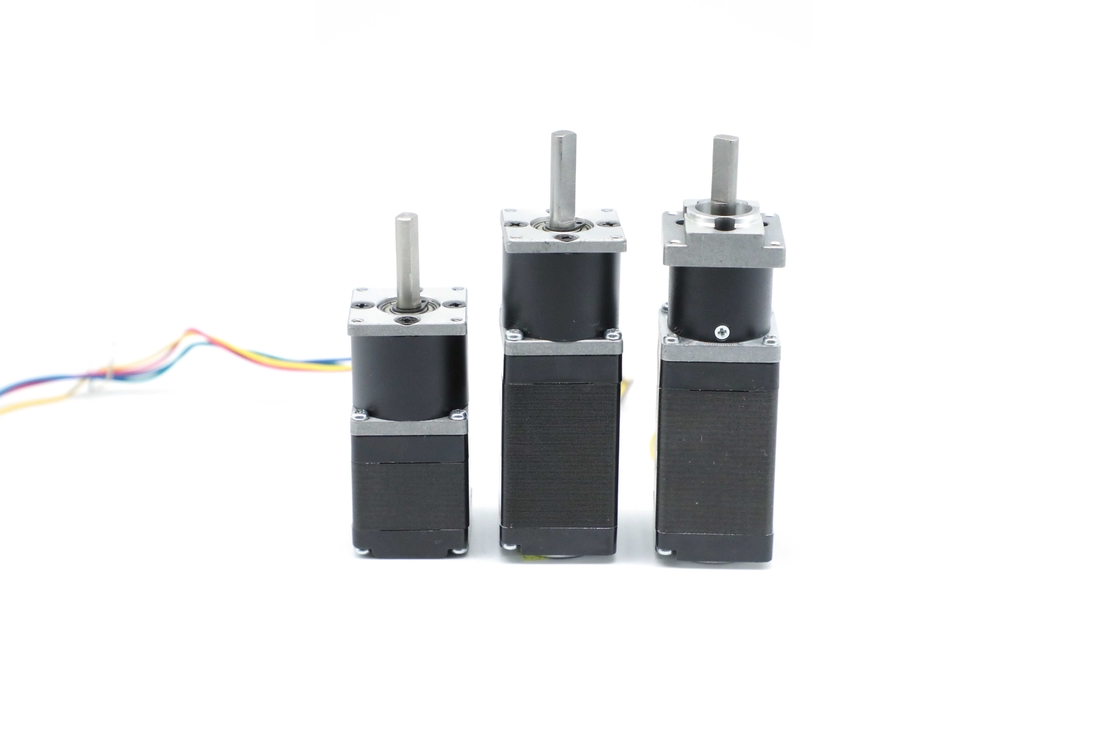

Nema11 planetarischer Motor 3.4W des Getriebe-12V 40.5mm mit Getriebe 28BL01AG14
| Herkunftsort | China |
|---|---|
| Markenname | HeTai |
| Zertifizierung | CE ROHS ISO |
| Modellnummer | 28BL01AG14 |
| Min Bestellmenge | 50 |
| Preis | USD |
| Verpackung Informationen | Karton mit innerem Schaum-Kasten, Palette |
| Lieferzeit | 25 Tage |
| Zahlungsbedingungen | L/C, D/P, T/T, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit | 10000 PC/Monat |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Produktname | Schwanzloser Getriebemotor | Spannung | 12 |
|---|---|---|---|
| Nenndrehzahl | 214±10% | Reduzierungsverhältnis | 1/14 |
| Bewertetes Drehmoment | 0,15 Nanometer | Isolationswiderstand | 100MΩ Min.500 VDC |
| Isolierungs-Klasse | B | Bewegungshöhe | 40,5 Millimeter |
| Gestoßenes Spiel der Welle | ≤0.4 | Spitzenleistung | 3.4W |
| Rückprall am Nulllast | ≤1.5° | Bewegungsgewicht | 0,25 Kilogramm |
| Markieren | Planetarisches Getriebe Nema11,Nema11 planetarisches Getriebe 12V,schwanzloser Motor 12V mit Getriebe |
||
Produkt-Beschreibung
Nema11 planetarischer Getriebe 12V 40.5mm Motor 3.4W mit Getriebe 28BL01AG14
Weil es Oberflächenkontakt gibt. Das Blättern ist viel weicher, und es gibt fast keine Sprünge. So es gibt im planetarischen Getriebe motor.28BL01AG14 ist eine Art Minimotoren lärmarm. Der Hauptaspekt, zum von Leistungsfähigkeit sicherzustellen ist, dass das planetarische Getriebe niedrige Trägheit und drehmomentstarkes Getriebe hat. Ein planetarisches Getriebe mit den korrekten Spezifikationen zu wählen ist eine zuverlässige Weise, die Leistungsfähigkeit jedes mechanischen Systems zu verbessern.
Elektrische Spezifikation:
| Modell | ||||
| Bewegungsteil | 28BL01AG14 | 28BL02AG30 | 28BL03AG64 | |
| Verhältnis | 1:14 | 1:30 | 1:64 | |
| Getriebe-Durchmesser | 28 | 28 | 28 | |
| Zahl von Phasen | Phase | 3 | 3 | 3 |
| Zahl von Polen | Polen | 4 | 4 | 4 |
| Nennspannung | VDC | 12 | 24 | 24 |
| Bewertetes Drehmoment | N.m | 0,15 | 0,65 | 2 |
| Nenndrehzahl | U/min | 214 | 100 | 46 |
| RatedCurrent | Ampere | 0,9 | 1 | 2 |
| Spitzenleistung | Watt | 3,4 | 6,8 | 9,6 |
| Bewegungshöhe | Millimeter | 40,5 | 53 | 78 |
| Bewegungsgewicht | Kilogramm | 0,25 | 0,31 | 0,36 |
*Products können durch speziellen Antrag besonders angefertigt werden.
Bauschaltplan
|
ELEKTRISCHE VERBINDUNGS-TABELLE |
||
| FUNKTION | FARBE | |
| +5V | ROT | UL1007 26AWG |
| HALL A | GRÜN | |
| HALL B | BLAU | |
| HALL C | WEISS | |
| Boden | SCHWARZES | |
| PHASE A | ORANGE | |
| PHASE B | GELB | |
| PHASE C | BROWN | |
Mechanisches Maß
Sie können unterschiedliches Getriebe von wählen:
Aus Durchmesser 28mm Pulvermetallurgie
| Unterkunft des Materials | Tragen am Ertrag | Radiallast (10mm vom Flansch) N | Axiale Last der Welle (N) | Welleneinpreßkraft maximal (N) | Radialspiel der Welle (Millimeter) | Gestoßenes Spiel der Welle (Millimeter) | Rückprall am Nulllast (°) |
| Pulvermetallurgie | Gleitlager | ≤80 | ≤30 | ≤200 | ≤0.03 | ≤0.4 | ≤1.5 |
| Planetarische quadratische Art des Getriebes 28 | ||||||
| Reduzierungsverhältnis | Bewertetes Toleranzdrehmoment (Nanometer) | Maximales Momentantoleranzdrehmoment (Nanometer) | Efficiency% |
Länge L (Millimeter) |
Gewicht (g) | Zahl von Räderwerken |
| 1/3 | 0,2 | 0,6 | 81% | 28,5 | 105 | 1 |
| 1/6 | ||||||
| Planetarische runde Art des Getriebes 28 | ||||||
| Reduzierungsverhältnis | Bewertetes Toleranzdrehmoment (Nanometer) | Maximales Momentantoleranzdrehmoment (Nanometer) | Efficiency% |
Länge L (Millimeter) |
Gewicht (g) | Zahl von Räderwerken |
| 1/14 | 0,5 | 1,5 | 72% | 29,8 | 92 | 1 |
| 1/30 | ||||||
| 1/64 | 1,8 | 5 | 65% | 40 | 105 | 1 |
| 1/107 | ||||||
