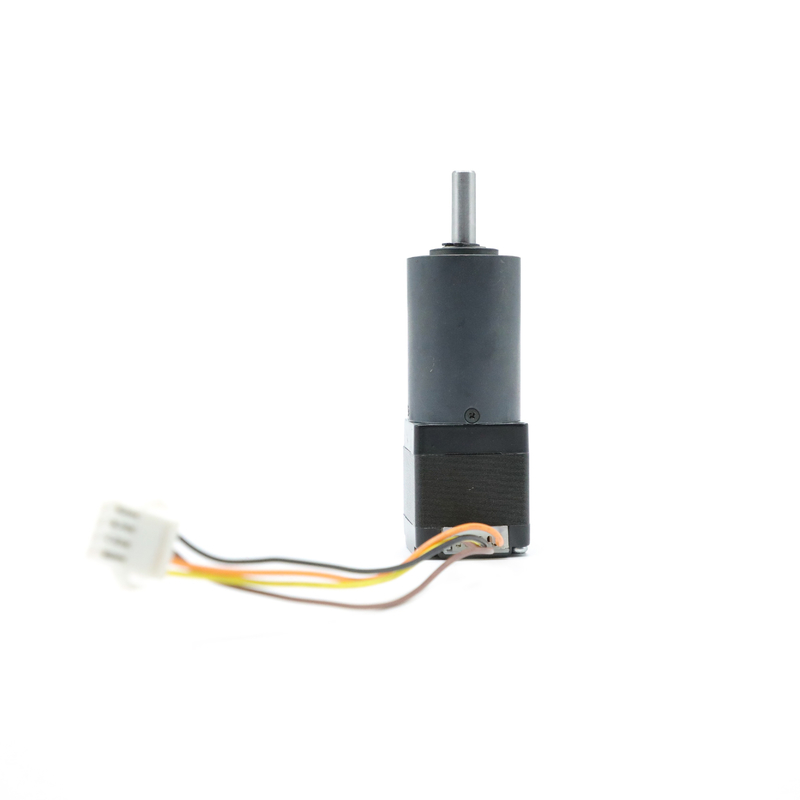

Getriebe-Schrittmotor drehmomentstarkes 4.22V 0.67A NEMA 11
| Herkunftsort | China |
|---|---|
| Markenname | HeTai |
| Zertifizierung | CE ROHS ISO |
| Modellnummer | 28YGH102-XXAG107 |
| Min Bestellmenge | 50 |
| Preis | USD |
| Verpackung Informationen | Karton mit innerem Schaum-Kasten, Palette |
| Lieferzeit | 25 Tage |
| Zahlungsbedingungen | L/C, D/P, T/T, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit | 10000 PC/Monat |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Produktname | Tretengetriebemotor | Schritt-Winkel | ° 1,8 |
|---|---|---|---|
| Temperaturanstieg | ℃ 80 maximal | Gegenwärtig | 0.67A |
| Umgebende Temperatur | -20℃~+50℃ | Haltemoment | 6kg.cm |
| Induktivität | 3.7mh/phase | Tragen am Ertrag | Gleitlager |
| Radiallast (10mm vom Flansch) | ≤450N | Axiale Last der Welle | ≤200N |
| Markieren | Schrittmotor des Getriebe-0.67A,Getriebe-Schrittmotor NEMA 11,Drehmomentstarker Schrittmotor mit Getriebe |
||
Produkt-Beschreibung
Kosteneffektiver Getriebe-Schrittmotor NEMA 11 4.22V 0.67A 28YGH102-XXAG107 drehmomentstark
Planetarische Getriebe, alias planetarische Getriebe, sind eine der interessantesten Arten der Getriebe in der Bewegungssteuerung.
28YGH102-XXAG107 ist eine Art Mikromotoren. Sein Besondere ist lärmarm und drehmomentstark. Die Mitte des Inputgangs des planetarischen Getriebes dreht sich um die Mitte des Ertraggangs, und die Eingangswelle und die Abtriebswelle sind ausgerichtet. Dieses zeigt, dass es ein Getriebe mit den gleichen Input- und Ertragrotationsmitten ist
Dieses Modell benutzt ein 28mm Pulvermetallurgiegetriebe, ist Entwurf ziemlich komplexes Tausend, das sie und noch einfach instandzuhalten leistungsfähig sind.
Elektrische Spezifikation
| SCHRITT-WINKEL | °/STEP | 1,8 |
| NENNSPANNUNG | V | 4,22 |
| STROM | A/PHASE | 0,67 |
| WIDERSTAND | Ω/PHASE | 6,3 |
| INDUKTANZ | mH/PHASE | 3,7 |
| HALTEMOMENT | kg.cm | 6 |
| ISOLIERUNGS-KLASSE | B | |
*Products können durch speziellen Antrag besonders angefertigt werden.
Bauschaltplan
Mechanisches Maß
Bauschaltplan
| ELEKTRISCHE VERBINDUNGS-TABELLE | ||
| FUNKTION | FARBE | |
| +5V | ROT | UL1007 26AWG |
| HALL A | GRÜN | |
| HALL B | BLAU | |
| HALL C | WEISS | |
| Boden | SCHWARZES | |
| PHASE A | ORANGE | |
| PHASE B | GELB | |
| PHASE C | BROWN | |
GETRIEBE elektrische Spezifikation
Aus Durchmesser 28mm Pulvermetallurgie
| Unterkunft des Materials | Tragen am Ertrag | Radiallast (10mm vom Flansch) N | Axiale Last der Welle (N) | Welleneinpreßkraft maximal (N) | Radialspiel der Welle (Millimeter) | Gestoßenes Spiel der Welle (Millimeter) | Rückprall am Nulllast (°) |
| Pulvermetallurgie | Gleitlager | ≤80 | ≤30 | ≤200 | ≤0.03 | ≤0.4 | ≤1.5 |
| Planetarische quadratische Art des Getriebes 28 | ||||||
| Reduzierungsverhältnis | Bewertetes Toleranzdrehmoment (Nanometer) | Maximales Momentantoleranzdrehmoment (Nanometer) | Efficiency% |
Länge L (Millimeter) |
Gewicht (g) | Zahl von Räderwerken |
| 1/3 | 0,2 | 0,6 | 81% | 28,5 | 105 | 1 |
| 1/6 | ||||||
| Planetarische runde Art des Getriebes 28 | ||||||
| Reduzierungsverhältnis | Bewertetes Toleranzdrehmoment (Nanometer) | Maximales Momentantoleranzdrehmoment (Nanometer) | Efficiency% |
Länge L (Millimeter) |
Gewicht (g) | Zahl von Räderwerken |
| 1/14 | 0,5 | 1,5 | 72% | 29,8 | 92 | 1 |
| 1/30 | ||||||
| 1/64 | 1,8 | 5 | 65% | 40 | 105 | 1 |
| 1/107 | ||||||
