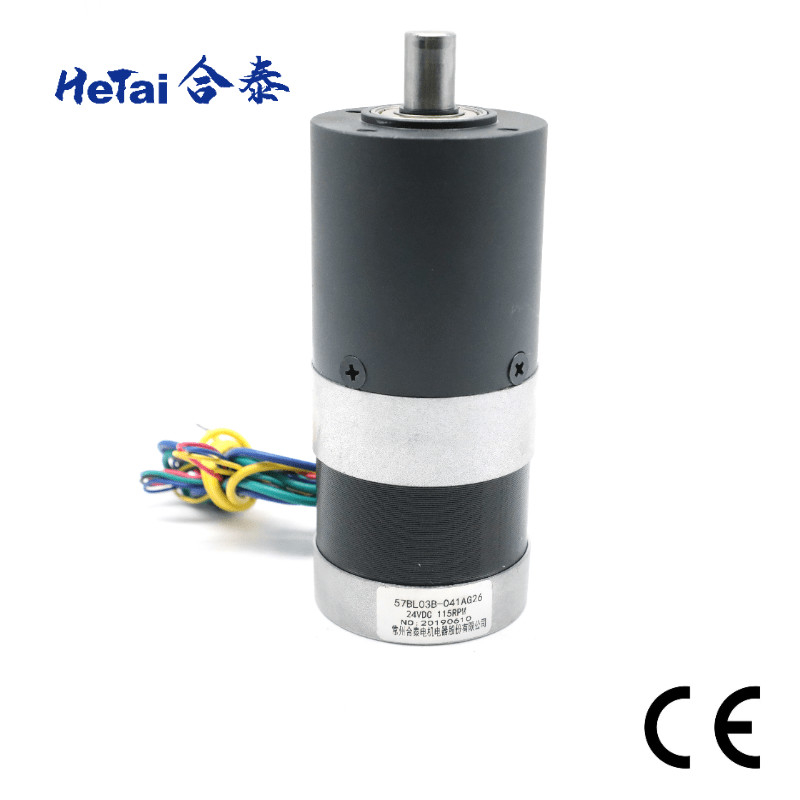

Kundengerechter schwanzloser Getriebe-Motor NEMA23 24v 0.8ohms 57mm*57mm
| Herkunftsort | CHINA |
|---|---|
| Markenname | Hetai |
| Zertifizierung | CE ROHS ISO |
| Modellnummer | 57BL03B-041AG26 |
| Min Bestellmenge | 50 |
| Preis | USD |
| Verpackung Informationen | Karton mit innerem Schaum-Kasten, Palette |
| Lieferzeit | 28-31 |
| Zahlungsbedingungen | L/C, D/P, T/T, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit | 5000pcs/Month |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Produktname | Getriebe-schwanzloser Motor | Spannung | 24 V |
|---|---|---|---|
| Nenndrehzahl | 3000± 200 U/MIN | Bewertetes Drehmoment | 0,18 N.m |
| Reduzierungsverhältnis | 1/26 | Widerstand | 0,8 OHM |
| Isolierungs-Klasse | B | Umgebende Temperatur | -20℃~+50℃ |
| Isolationswiderstand | 100MΩ Min.500VC DC | Zertifizierung | CE ROHS ISO |
| Wickelnde Art | Stern | Durchschlagsfestigkeit | Wechselstrom 500V 1 Minute |
| Markieren | Schwanzloser Getriebe-Motor NEMA23,Schwanzloser Getriebe-Motor 57mm,0.8 Ohms Gearbox Brushless Motor |
||
Produkt-Beschreibung
Schwanzloser Getriebe-Motor 57BL03B-041AG26 NEMA23 24v 0.8ohms kundengerechte 57mm*57mm
Hetai prides auf seinen Forschung und Entwicklung Fähigkeiten. Mit der Unterstützung mit der Unterstützung den Berufslabors und von erfahrenen Technikern hat Hetai 13 Gebrauchsmuster und Preise wie High-Teche Unternehmenspreise gewonnen.
Schwanzloser Getriebemotor ahmt ein planetarisches Rotationssystem, die Eingangswelle-Antriebe der zentrale Gang, alias der Sonnengang, der dann die umgebenden Gänge dreht, alias Planetengetriebe nach. Sie kennzeichnen auch einen sehr kompakten, leicht Entwurf in ihren Class.planetary-Gängen werden verwendet als Geschwindigkeitsreduzierer. Sie werden benutzt, um Motoren zu verlangsamen und das Drehmoment zu erhöhen. Drehmoment ist die Arbeitsfähigkeit der Maschine.
Elektrische Spezifikation:
| Modell | ||
| Bewegungsteil | 57BL03B-041AG26 | |
| Phasenwiderstand | OHM | 0,8 |
| Nennspannung | VDC | 24 |
| Leerlaufdrehzahl | U/min | 4000 |
| Leerlaufstrom | Apms | 0,6 |
| Nenndrehzahl | U/min | 3000± 200 |
| Bewertetes Drehmoment | N.m | 0,18 |
| Drehmoment-Konstante | N.m/A | 0,057 |
| Hintere EMF-Konstante | V/kRPM | 5,9 |
| Isolierungsklasse | B | |
| BEWEGUNGSspezifikationen MIT PLANETENGETRIEBE | ||
| Bewertetes Drehmoment | N.m | 3,3 |
| Nenndrehzahl | U/min | 115± 10% |
| Verhältnis | 26:1 | |
*Products können durch speziellen Antrag besonders angefertigt werden.
Bauschaltplan
| FUNKTION | FARBE | |
| +5V | ROT |
UL1007 26AWG |
| HALL A | GELB | |
| HALL B | GRÜN | |
| HALL C | BLAU | |
| Boden | SCHWARZES | |
| PHASE A | GELB |
UL1015 20AWG |
| PHASE B | GRÜN | |
| PHASE C | BLAU |
Mechanisches Maß
Planetarisches Getriebe 56mm
| Unterkunft des Materials | Tragen am Ertrag | Radiallast (10mm vom Flansch) N | Axiale Last der Welle (N) | Welleneinpreßkraft maximal (N) | Radialspiel der Welle (Millimeter) | Gestoßenes Spiel der Welle (Millimeter) | Rückprall am Nulllast (°) |
| Pulver-Metallurgie | Kugellager | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
|
Zahl von Getriebe-Zügen |
1 | 2 |
| Reduzierungs-Verhältnis |
1/6
|
1/15,1/18,1/26,1/47,1/66 |
| Länge (Millimeter) |
41,3
|
59,6 |
| Gewicht (g) |
491,0
|
700,0 |
Mechanisches Maß
Anderes Getriebe-Verhältnis
SCHWANZLOSER MOTOR NEMA 23 KANN NACH GETRIEBE ZUSAMMENPASSEN
| Planetarisches Getriebe 36mm | |||
| Reduzierungsverhältnis | Zulässige kurzzeitiglast (Nanometer) | Länge (Millimeter) | Zahl von Räderwerken |
| 1/4 | 1,0 | 24,8 | 1 |
| 1/5 | |||
| 1/16 | 3,5 | 32,4 | 2 |
| 1/20 | |||
| 1/25 | |||
| 1/53 | 7,5 | 41,9 | 3 |
| 1/62 | |||
| 1/76 | |||
| 1/94 | |||
| 1/117 | |||
| Planetarisches Getriebe 42mm | |||
| Reduzierungsverhältnis | Zulässige kurzzeitiglast (Nanometer) | Länge (Millimeter) | Zahl von Räderwerken |
| 1/4 | 3,0 | 32,5 | 1 |
| 1/6 | |||
| 1/15 | 12 | 46,3 | 2 |
| 1/18 | |||
| 1/25 | |||
| 1/36 | |||
| 1/54 | 25 | 60,1 | 3 |
| 1/65 | |||
| 1/90 | |||
| 1/112 | |||
| 1/155 | |||
| 1/216 | 30 | 60,1 | 3 |
