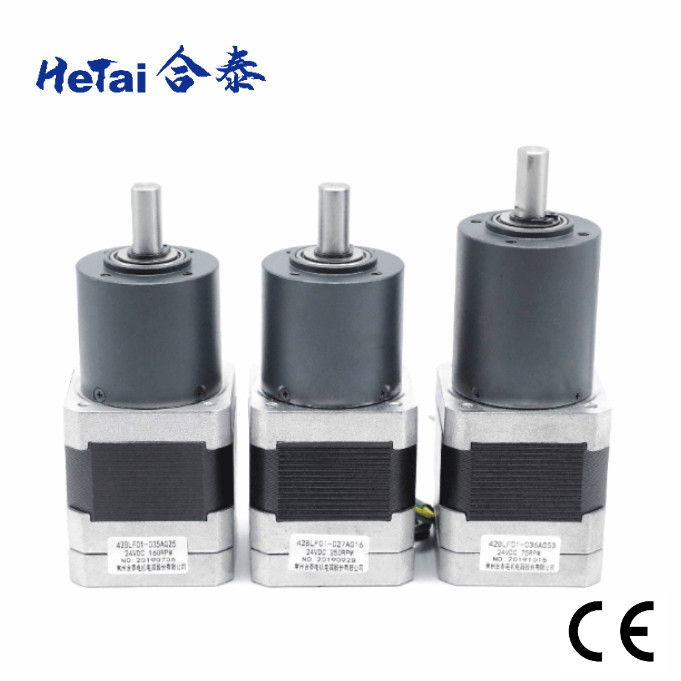

Getriebe-schwanzloser Motor 0.5A 24V 2.2OHMS 42mm NEMA 17

Name: Getriebe-schwanzloser Motor 0.5A 24V 2.2OHMS 42mm NEMA 17
Brand: Changzhou Hetai Motor And Electric Appliance Co., Ltd.
SKU: 42BLF01-036AG53
Availability: InStock

Markenname:	Hetai
Modellnummer:	42BLF01-036AG53
MOQ:	50
Preis:	USD
Lieferzeit:	28-31
Zahlungsbedingungen:	L/C, D/P, T/T, Western Union, MoneyGram

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

CHINA

Zertifizierung:

CE ROHS ISO

Produktname:

Schwanzloser Getriebemotor

Nennspannung:

24 VDC

Widerstand:

2,2 OHM

Verhältnis-Spitzenleistung:

26 W

Leerlaufstrom:

0,5 AMPERE

Leerlaufdrehzahl:

5000± 10% U/MIN

Umgebende Temperatur:

-20℃~+50℃

Verhältnis:

53:1

Wickelnde Art:

Stern

Isolationswiderstand:

100MΩ Min.500VC DC

Durchschlagsfestigkeit:

600VAC 1 Minute

Isolierungs-Klasse:

Verpackung Informationen:

Karton mit innerem Schaum-Kasten, Palette

Versorgungsmaterial-Fähigkeit:

5000pcs/Month

Hervorheben:

Getriebe-schwanzloser Motor 0.5A NEMA 17

2 2 OHM Getriebe-schwanzloser Motor

Produktbeschreibung

Bewegungsfabrik-Versorgungs-NEMA 17 0.5A 24V 2.2OHMS 42mm des Getriebe-42BLF01-036AG53 schwanzloses

Hetai setzt immer den Bedarf von Kunden zuerst. Stellen Sie nicht nur hochwertige Produkte, wir glauben zur Verfügung, dass, Kunden zu helfen, bessere Produkte zu machen der wichtigste Auftrag ist. Im Hinblick auf Qualität hat Hetai ISO-Bescheinigung, CER und königliche Ehrenbescheinigung erreicht. Die Qualität dieses Produktes ist auch von vielen Kunden erkannt worden.

42BLF-036AG53 nema17 24V Fabrikversorgungs-DC-Getriebemotor ist für die Roboter passend, die Druckmaschinen der medizinischen Instrumente Maschinerie textline Maschinerie und intelligente Logistik verpacken. A Getriebe-andernfalls, das als ein Gangreduzierer oder -geschwindigkeit bekannt ist, Reduzierer-ist ein Satz Gänge, die einem Motor hinzugefügt werden können, um Geschwindigkeit drastisch zu verringern und/oder Drehmoment zu erhöhen. Jede Getriebeart arbeitet im Einklang mit einem Motor, um den gewünschten Geschwindigkeitdrehmomentertrag zu erzielen.

Elektrische Spezifikation

Bewegungsteil
Fertigungs-Modell		42BLF01-036AG53
Widerstand	OHM	2,2
Nennspannung	VDC	24
Keine Lasts-Geschwindigkeit	U/min	5000±10%
Kein Lasts-Strom	Ampere	0,5
Nenndrehzahl	U/min	4000± 10%
Bewertetes Drehmoment	N.m	0,063
Bewertete Spitzenleistung	W	26
Drehmoment-Konstante	N.m/A	0,046
Isolierungs-Klasse		B
BEWEGUNGSspezifikationen MIT PLANETENGETRIEBE
Bewertetes Drehmoment	N.m	2,17
Nenndrehzahl	U/min	75± 10%
VERHÄLTNIS		5:1

*Products können durch speziellen Antrag besonders angefertigt werden.

Bauschaltplan

FUNKTION	FARBE
+5V	ROT	UL1007 26AWG
HALL A	GELB
HALLB	GRÜN
HALLC	BLAU
Boden	SCHWARZES
PHASE A	GELB	UL3265 22AWG
PHASE B	GRÜN
PHASE C	BLAU

Mechanisches Maß

Planetarisches Getriebe 36mm

Unterkunft des Materials	Tragen am Ertrag	Radiallast (10mm vom Flansch) N	Axiale Last der Welle (N)	Welleneinpreßkraft maximal (N)	Radialspiel der Welle (Millimeter)	Gestoßenes Spiel der Welle (Millimeter)	Rückprall am Nulllast (°)
Pulver-Metallurgie	Kugellager	≤120	≤80	≤500	≤0.03	≤0.1	≤1.5

Zahl von Getriebe-Zügen	1	2	3
Reduzierungs-Verhältnis	1/5	1/14,1/16,1/20,1/25	1/53,1/62,1/76,1/94,1/117
Länge (Millimeter)	24,8	32,4	41,9
Gewicht (g)	145,0	173,0	213,0

Mechanisches Maß

Getriebe-schwanzloser Motor 0.5A 24V 2.2OHMS 42mm NEMA 17 1

Anderes Getriebe-Verhältnis

Planetarisches Getriebe 42mm
Reduzierungsverhältnis	Bewertetes Toleranzdrehmoment (Nanometer)	Maximales Momentantoleranzdrehmoment (Nanometer)	Efficiency%	Länge (Millimeter)	Gewicht (g)	Zahl von Räderwerken
1/4	1,0	3,0	81%	32,5	170	1
1/6
1/15	4,0	12	72%	46,3	207	2
1/18
1/25
1/36
1/54	8,0	25	65%	60,1	267	3
1/65
1/90
1/112
1/155
1/216	10	30	65%	60,1	267

Planetarisches Getriebe 56mm
Reduzierungsverhältnis	Bewertetes Toleranzdrehmoment (Nanometer)	Maximales Momentantoleranzdrehmoment (Nanometer)	Efficiency%	Länge L (Millimeter)	Gewicht (g)	Zahl von Räderwerken
1/4	2,0	6,0	81%	41,3	491	1
1/6
1/15	8,0	25	72%	59,6	700	2
1/18
1/26
1/47	16	50	72%	59,6	700	2
1/66

Produkt-Anwendung

Getriebe-schwanzloser Motor 0.5A 24V 2.2OHMS 42mm NEMA 17 2

Zertifikat


			Bericht des Schrittmotors ROHS
Datum: Am 9. Juni 2021

			Bericht BLDC-Motor ROHS
Datum: Am 9. Juni 2021

			CER cetificate

			IATF 16949: 2016
Gültig bis: Am 2. Juni 2024

			ISO 9001: 2015
Gültig bis: Am 2. Juni 2024

Schwanzlose Bewegungsendprüfung

  Messen Sie die Bewegungslänge                  Messen Sie die Wellen-Länge                     Messen Sie den Ouler-Kreis

Getriebe-schwanzloser Motor 0.5A 24V 2.2OHMS 42mm NEMA 17 9

Messen Sie das Schrauben-Loch Messen Sie die Länge des Drahtes Messen Sie die Länge von PVC

Abstand

Getriebe-schwanzloser Motor 0.5A 24V 2.2OHMS 42mm NEMA 17 10

Prüfen Sie den Widerstand Hören Prüfen Sie die Geschwindigkeit

FAQ

1.Are Sie Fabrik?

Ja sind wir Fabrik. Unser Markenname Hetai ist ein weithin bekannter Mikrobewegungshersteller für mehr als 20 Jahre herein
China. Hauptprodukt einschließlich hybriden Schrittmotor, schwanzlosen DC-Motor, Servomotor und planetarisches Getriebe.

2. Haben Sie andere Kontaktdaten?
Ja emailen Sie uns bitte: info@ht-motor.com 3. Wie können wir Ihren Katalog erhalten?
Besuchen Sie bitte unterhalb der Website, um sie herunterzuladen: https://new.ht-motor.net/index.php?m=content&c=index&a=lists&catid=136

Prüfling 3.Can I?
Ja werden Proben und Fracht aufgeladen.

4.Can ich kundengebundenes Produkt erhalten?
Sicher, können allen Produkten besonders angefertigt werden basiert worden im speziellen Antrag.

5.How versenden Sie die Waren?
Wir versenden normalerweise Waren durch Eil (DHL/UPS/FEDEX/TNT), durch Meer und auf dem Luftweg, annehmen auch Spediteur.

6. Was sind die Zahlungsbedingungen?
T/T (Banküberweisung), Paypal (0,5% paypal Gebühren), ALIBABA-Versicherungsauftrag nehmen an

7. Ist dieser Ihr Endpreis? Könnte ich den Rabatt haben?
Unser Preis ist der Fabrikpreis. Wenn Sie große Menge haben, können wir über den Rabatt verhandeln.

8.What ist die Garantie für Ihre Produkte?
Unsere Garantie ist für ein Jahr. Wenn irgendwelche Qualitätsprobleme auf unserer Seite während dieses Zeitraums auftraten, nehmen wir auf den Versandkosten und dem Ersatz. bitte wird der Anmerkungsschaden, der durch missbräuchliche Verwendung des Produktes verursacht wird, nicht durch die Garantie abgedeckt.
