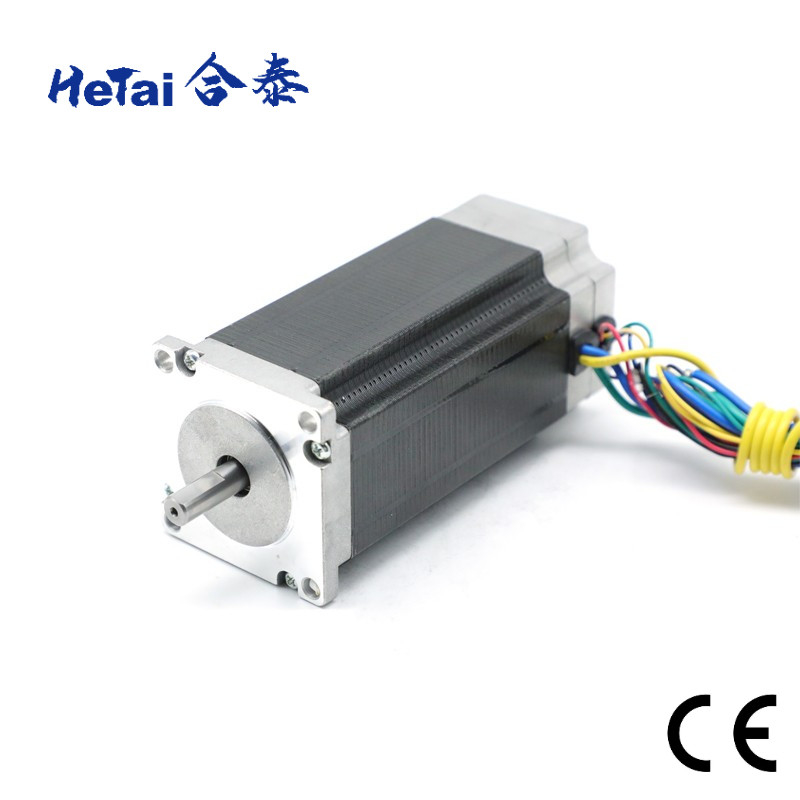

Nema 23 bürstenloser Gleichstrommotor 57 mm 36 V stabile Leistung 57BLF

Herkunftsort China
Markenname HeTai
Zertifizierung CE ROHS ISO
Modellnummer 57BLF04A-001
Min Bestellmenge 50
Preis USD
Verpackung Informationen Karton mit innerem Schaum-Kasten, Palette
Lieferzeit 25 Tage
Zahlungsbedingungen L/C, D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit 10000 PC/Monat

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Produktname Schwanzloser DC-Motor Wickelnde Art STERN
Halleffektwinkel Elektrischer Winkel 120° Nennspannung 36 VDC
Drehen Sie C0.136 N.m/Aonstant 0,09 N.m/A Isolierungsklasse B
Leerlaufdrehzahl 3800 U/min Leerlaufstrom 1 Ampere
Nenndrehzahl 3000± 200 U/MIN Bewertetes Drehmoment 0,8 N.m
Hintere Emf-Konstante 9,47 V/KRPM Max Radial Force 75 N (10mm vom vorderen Flansch)
Max Axial Force 15 N IP-Niveau IP40
Markieren

Schwanzloser Motor 57mm DC-Nema23

,

schwanzloser Motor DC-36V

,

Schwanzloser Motor 3800 U/min Bldc

Hinterlass eine Nachricht
Produkt-Beschreibung

Bürstenloser Gleichstrommotor Nema 23 57 mm 36 V Stabile Leistung Großhandel 57BLF



Ein bürstenloser DC-Elektromotor (BLDC) ist ein Elektromotor, der von einer Gleichspannungsversorgung angetrieben und elektronisch kommutiert wird, anstatt wie bei herkömmlichen Gleichstrommotoren durch Bürsten.BLDC-Motoren sind heutzutage beliebter als herkömmliche DC-Motoren, aber die Entwicklung dieser Art von Motoren war erst seit den 1960er Jahren möglich, als die Halbleiterelektronik entwickelt wurde.



Beide Motorarten bestehen aus einem Stator mit außenliegenden Permanentmagneten oder Elektromagnetspulen und einem innenliegenden Rotor mit mit Gleichstrom beaufschlagbaren Spulenwicklungen.Wenn der Motor mit Gleichstrom betrieben wird, wird im Stator ein Magnetfeld erzeugt, das die Magnete im Rotor entweder anzieht oder abstößt.Dadurch beginnt sich der Rotor zu drehen.



Elektrische Spezifikation



ROTATION: GEGEN DEN LINKEN ZEICHNUNGSZEITRAUM SIEHE VOM FÜHRUNGSENDE



Herstellungsmodell Einheit 57BLF04A-001
Nennspannung VDC 36
Widerstand Ohm 0,4
Nenngeschwindigkeit Drehzahl 3000± 200
Nenndrehmoment Nm 0,8
Leerlaufdrehzahl Drehzahl 3800
Leerlaufstrom Verstärker 1
Drehmomentkonstante Nm/A 0,09
Gegen-EMK konstant V/kRPM 9.47
Isolationsklasse   B


Schaltplan



ELEKTRISCHE ANSCHLUSSTABELLE
+5 V ROT UL 1007 26AWG
HALLE A GELB
HALLE B GRÜN
HALLE C BLAU
Masse SCHWARZ

PHASE A

GELB UL 1050 20 AGW
PHASE B GRÜN
PHASE C BLAU



Mechanische Dimension

Nema 23 bürstenloser Gleichstrommotor 57 mm 36 V stabile Leistung 57BLF 0

Produktauswahl



Produktname Außendurchmesser Spannungsbereich Leistungsbereich Leistungsbereich Nenndrehmoment
Nema 23 bürstenloser Gleichstrommotor 57 mm 36 V stabile Leistung 57BLF 1 Sever-Motor 40mm-130mm 24V, 36V, 48V, 310V 100 W-3000 W 0,12 Nm-20 Nm
  Produktname Außendurchmesser Nenntoleranz Drehmoment Momentanes Toleranzdrehmoment Effizienz
Nema 23 bürstenloser Gleichstrommotor 57 mm 36 V stabile Leistung 57BLF 2 Planetengetriebe & Getriebemotor 22mm-63mm 0,1 Nm-20 Nm 0,3 Nm-60 Nm 65 %, 72 %, 81 %
  Produktname Außendurchmesser Geschwindigkeitsbereich Leistungsbereich Nenndrehmoment
Nema 23 bürstenloser Gleichstrommotor 57 mm 36 V stabile Leistung 57BLF 3 Bürstenloser Gleichstrommotor 28mm-110mm 300 U/min-10000 U/min 8W-2000W 0,02 Nm-6,5 Nm
  Produktname Außendurchmesser Schrittwinkel Haltemoment Induktivitätsbereich
Nema 23 bürstenloser Gleichstrommotor 57 mm 36 V stabile Leistung 57BLF 4 Schrittmotor 28mm-110mm 0,9, 1,2, 1,8 1 kg.cm-33 kg.cm 1 mh-42 mh





Endkontrolle des bürstenlosen Motors



Nema 23 bürstenloser Gleichstrommotor 57 mm 36 V stabile Leistung 57BLF 5



Messen Sie die Motorlänge. Messen Sie die Schaftlänge. Messen Sie den Ouler-Kreis



Nema 23 bürstenloser Gleichstrommotor 57 mm 36 V stabile Leistung 57BLF 6



Messen Sie das Schraubenloch. Messen Sie die Länge des Drahtes. Messen Sie die Länge des PVC

Distanz



Nema 23 bürstenloser Gleichstrommotor 57 mm 36 V stabile Leistung 57BLF 7



Testen Sie das Widerstandshören Testen Sie die Geschwindigkeit



Zertifikat



Nema 23 bürstenloser Gleichstrommotor 57 mm 36 V stabile Leistung 57BLF 8 Nema 23 bürstenloser Gleichstrommotor 57 mm 36 V stabile Leistung 57BLF 9 Nema 23 bürstenloser Gleichstrommotor 57 mm 36 V stabile Leistung 57BLF 10

Schrittmotor ROHS-Bericht

Datum: 09. Juni 2021

BLDC Motor ROHS-Bericht

Datum: 09. Juni 2021

CE-Zertifikat
Nema 23 bürstenloser Gleichstrommotor 57 mm 36 V stabile Leistung 57BLF 11 Nema 23 bürstenloser Gleichstrommotor 57 mm 36 V stabile Leistung 57BLF 12
IATF 16949: 2016
Gültig bis: 02. Juni 2024
ISO 9001: 2015
Gültig bis: 02. Juni 2024
