Integrierter Schrittmotor
Created with Pixso. 42mm Nema17 integrierten Schritt-Winkel des Schrittmotor-4 der Draht-1,8

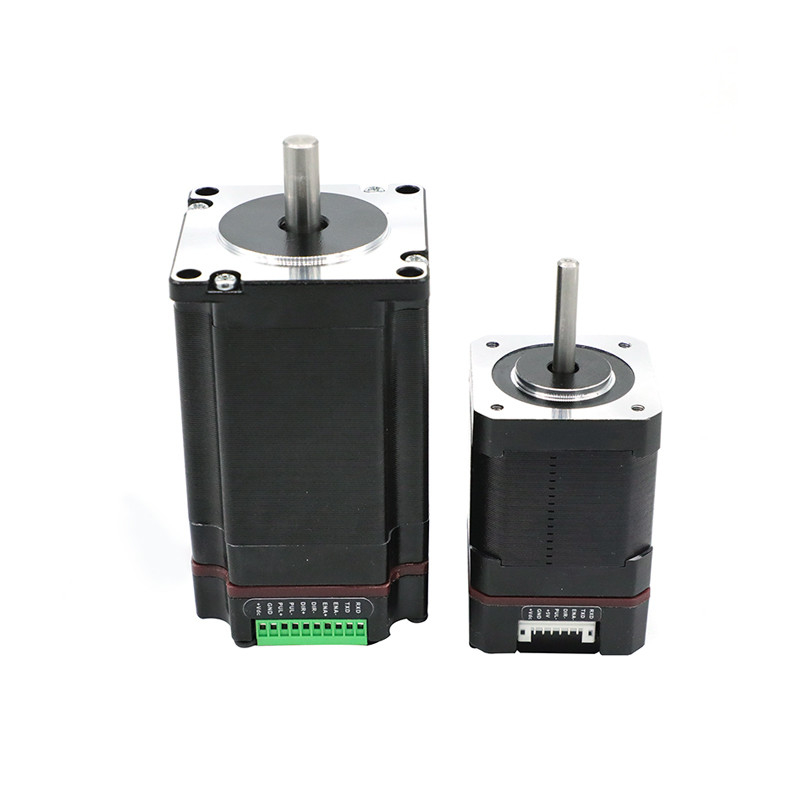

42mm Nema17 integrierten Schritt-Winkel des Schrittmotor-4 der Draht-1,8

Markenname: HeTai
Modellnummer: 42BYGH
MOQ: 50
Preis: USD
Lieferzeit: 28-31 TAGE
Zahlungsbedingungen: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Einzelheiten
Herkunftsort:
China
Zertifizierung:
CE ROHS ISO
Produktname:
integrierter Schrittmotor
Schritt-Winkel:
° 1,8
Hoiding-Drehmoment:
4,5 Kg.cm
Widerstand:
1,65 Ω/phase
Induktion:
2,8 mH/Phase
Schritt-Genauigkeit:
± 5%
Temperaturanstieg:
℃ 80 maximal
Umgebende Temperatur:
-20℃~+50℃
Isolationswiderstand:
100MΩ Min.500 VDC
Durchschlagsfestigkeit:
500VAC 1 Minute
Verpackung Informationen:
Karton mit innerem Schaum-Kasten, Palette
Versorgungsmaterial-Fähigkeit:
5000 PCS/MONTH
Hervorheben:

1

,

8 Schritt-Winkel-integrierter Schrittmotor

,

42mm integrierter Schrittmotor

Produktbeschreibung

Fabrikpreis 42mm Nema17 integrierte Schritt-Winkel des Schrittmotor-4 der Draht-1,8



Der integrierte Schrittmotor ist ein sehr wirtschaftliches Bewegungskontrollsystem wegen seiner eingebauten microstep Kontrolleur- und Fahrerelektronik, die in die Versammlung integriert werden. Die integrierte Schrittmotor-Reihe nimmt die Spekulation aus Schrittmotor- und Fahrerkompatibilität heraus. Integrierte Schrittmotoren, Fahrer und Kontrolleure sind in NEMA-Größen 17 und 23, mit Drehmomentbewertungen von 31 bis 425 Unze-Inch verfügbar. Drehmomentstarke Schrittmotoren werden im integrierten Schrittmotor-Reihenangebot 1,8-Grad-Schrittwinkel mit Stapellängen von 1/2, von 1, von 2 oder von 3 benutzt und stellen für eine breite Palette des Startdrehmoments und des intertia bereit. Wenn Sie die Änderungen benötigen, die auf Ihren Schrittmotorwicklungen erfolgt sind, sind Wellenänderungen und Kodiereradditionsmaschinen für Fernüberwachung der Position verfügbar.



Elektrische Eigenschaften

Erklärung IO42



Minimalwert



Typischer Wert



Maximaler Wert



Einheit

Dauerleistung gegenwärtig 0,5 - 2,2
Stromversorgungs-Spannung (DC) 15 24 32 VDC
Steuersignaleingangsstrom 6 10 16 MA
Steuersignaleingangsstrom - 5 - VDC
Minimale Zeitbreite der Impulshoher stufe 1,5 - - US
Überspannungspunkt 35     VDC
Schrittfrequenz 0 - 200 KHz
Isolationswiderstand 100



Bewegungselektrische Spezifikation

Vorbildliches Number 42BYGH
Schritt-Genauigkeit ± 5%
Schritt-Winkel 1.8°
Anschlussleitung 4
Nennspannung (V) 2,8
Gegenwärtig (A/Phase) 1,7
Haltemoment (Kg.cm) 4,5
Widerstand (Ω/phase) 1,65
Induktanz (mH/phase) 2,8
Bewegungslänge (Millimeter) 69
Bewegungsgewicht (Kilogramm) 1,0
Isolierungs-Klasse B





Bauschaltplan

42mm Nema17 integrierten Schritt-Winkel des Schrittmotor-4 der Draht-1,8 1



Mechanisches Maß des integrierten Schrittmotors

42mm Nema17 integrierten Schritt-Winkel des Schrittmotor-4 der Draht-1,8 2
