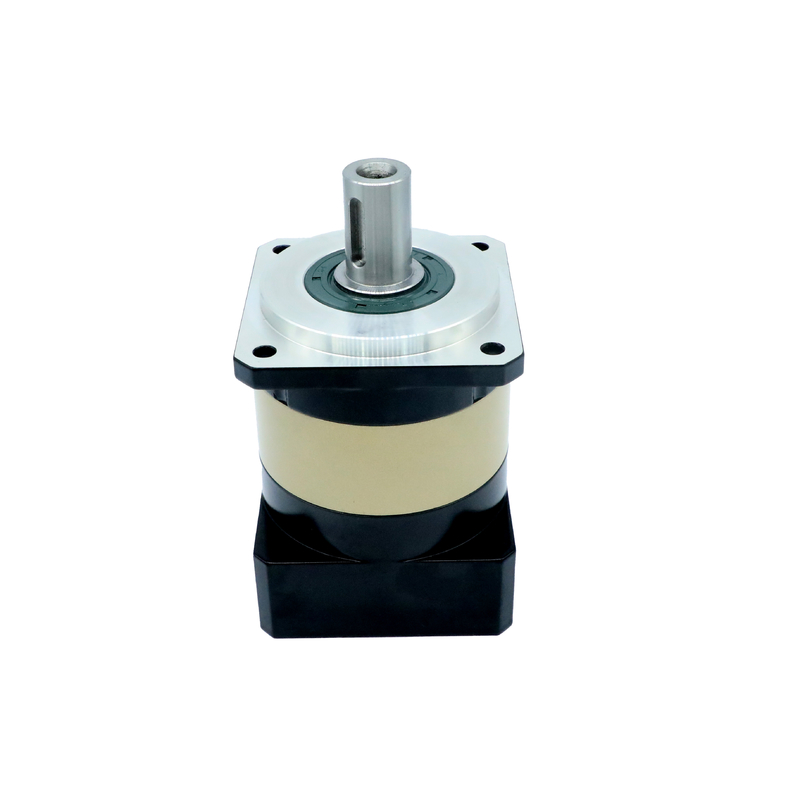

NEMA 17 TB42 Effiziente planetare Reduktorgetriebe mit weniger als 5 Arcmin Rückschlag

Herunterladen des Datenblatts:TB Hochpräzisionsgetriebe.pdf

Beschreibung des Produkts:

Unser Planetär-Reduktor-Getriebe ist für maximale Effizienz und Zuverlässigkeit mit geringem Lärm und Schwingungen konzipiert.AutomobilfahrzeugDas Getriebe ist mit hochpräzisen Zahnrädern ausgestattet und kann eine Gegenreaktion von weniger als 5 Bogenminuten erzeugen.mit einem Schwingungsgrad von weniger als 5 mm/sDas Getriebe kann je nach Anwendung mit Luftkühlung oder Ölkühlung gekühlt werden.

Unser Planetärer Reduktor-Getriebe ist so konzipiert, dass es hohe Leistung und Langlebigkeit bietet.Es besteht aus hochwertigen Materialien und wird strengen Qualitätskontrolltests unterzogen, um sicherzustellen, dass es zuverlässig und konsistent funktioniertDas Getriebe eignet sich für eine Vielzahl von Anwendungen und ist einfach zu installieren und zu warten.



Eigenschaften:

• Produktbezeichnung:Planetärer Reduktorgetriebe
• Effizienz:Bis zu 97%
• Geräuschpegel:Weniger als 65 dB
• Temperatur:-10°C bis +90°C
• AusgangsdrehmomentBis zu 588 N.m.
• Lebensdauer:15000(S1), 30000(S5)



Technische Parameter:

Spezifikation
Spezialmerkmale			Bühne		Verhältnis	TB042		TB060		TB090		TB115		TB142
						TE050		TE070		TE090		TE120		TE150
Leistungsmoment T2n ((N-M)			1		3	18		42		117		187		351
					4	16		45		126		261		516
					5	16		48		141		311		588
					7(8) *	15		45		117		277		539
					10	12		36		114		242		505
			2		15	18		42		117		187		351
					20	16		45		126		261		516
					25	16		48		141		311		588
					30	18		42		117		187		351
					35	16		48		141		311		588
					40	16		45		126		261		516
					50	16		48		141		311		588
					70	15		45		117		277		539
					100	12		36		114		242		505
Notfallstop-Drehmoment T2nicht (N-M)			1,2		3 ~ 100	3 mal derLeistungsmoment
Geschwindigkeit der Eingabe n	Umdrehungen pro Minute		1,2		3 ~ 100	3,000		3,000		3,000		2,000		2,000
Max.Eingangsgeschwindigkeit n	Umdrehungen pro Minute		1,2		3 ~ 100	5,000		5,000		5,000		4,000		3,000
Lebensdauer **	Hrs.		1,2		3 ~ 100	15000(S1),30000(S5)
Betriebstemperatur	°C		1,2		3 ~ 100	-10°C bis +90°C
Schutz			1,2		3 ~ 100	IP65
Schmierung			1,2		3 ~ 100	Synthetische Fette
Montageposition			1,2		3 ~ 100	Jede Richtung
Laufgeräusch	dB ((2)		1,2		3 ~ 100	¢60		¢60		¢63		¢63		₹ 65
Wirksamkeit	%		1		3 bis 10	¥97%
			2		15 bis 100	¥95%



Mechanische Zeichnung







Anwendungen:

Das TB42 Planetary Reducer Getriebe von Hetai ist ein hochpräzises und langlebiges Getriebe, das auf die Anforderungen einer Vielzahl von Anwendungen zugeschnitten ist.Die TB42 hat eine starke Stahlkonstruktion und eignet sich für Eingangsgeschwindigkeiten von 3000-5000 Dreh/min.Es verfügt über eine beeindruckende Rückwirkung von weniger als 5 Bogenminuten, die eine präzise Steuerung und Bewegung ermöglicht.Die TB42 ist in einem Verhältnis von 3 bis 100 erhältlich und kann entweder mit Luft- oder Ölkühlung gekühlt werdenEs ist sowohl CE als auch ISO zertifiziert und hat eine Mindestbestellmenge von 50. Das TB42 ist eine ideale Wahl für verschiedene Anwendungen, einschließlich industrieller Automatisierung, Robotik, Medizintechnik,Luft- und Raumfahrt, und mehr.



Anpassung:

Planetärer Reduktorgetriebe
Markenbezeichnung:Hetai
Modellnummer:TB42
Herkunftsort:Changzhou
Zertifizierung:CE-ISO
Mindestbestellmenge:50
Verhältnis:3 bis 100
Eingabegeschwindigkeit:3000 bis 5000 Rpm
AusgangsdrehmomentBis zu 588 N.m.
Kühlmethode:Luftkühlung, Ölkühlung
Material:Stahl
Hauptpunkte:Unser Planetary Reducer Gearbox ist eine zuverlässige und leistungsstarke Lösung für industrielle Anwendungen. Es verfügt über ein Verhältnis von 3-100, Eingangsgeschwindigkeit bis zu 5000 RPM und Ausgangsdrehmoment bis zu 588 N.m.Sie besteht aus Stahl und ist mit Luftkühlung und Ölkühlung erhältlichEs ist CE und ISO zertifiziert und hat eine Mindestbestellmenge von 50.

Unterstützung und Dienstleistungen:

1. 24/7 Online-technischer Support

2- Expertenberatung bei der Produktwahl und Anwendung

3. Fehlerbehebung und Wartung vor Ort

4. Umfassende Reparatur- und Überholungsleistungen

5. Technische Ausbildung und Ausbildung

6. OEM-eingerichtetes Design und Entwicklung



Anpassung:

Welche Motorkomponenten können angepasst werden?

Zusätzliche kundenspezifische Teile umfassen: kundenspezifische Wellen, Standardwellen, Schlüsselwellen, D-Schnittwellen, Gewindewellen usw.



1 Maßgeschneiderte Wellen

2 Maßgeschneiderte Flansche, einschließlich Flanschenform und Flanschenbefestigungslöcher

3 Maßgeschneiderte Leistung

4 Benutzerdefinierte IP-Einstufung

5 Individuelle Dämmklasse

6 Kabel nach Maß

7 Individuelle Steckverbinder

8 Benutzerdefinierte Encoder

9 Individuell integrierte Antriebe und Bremsen
