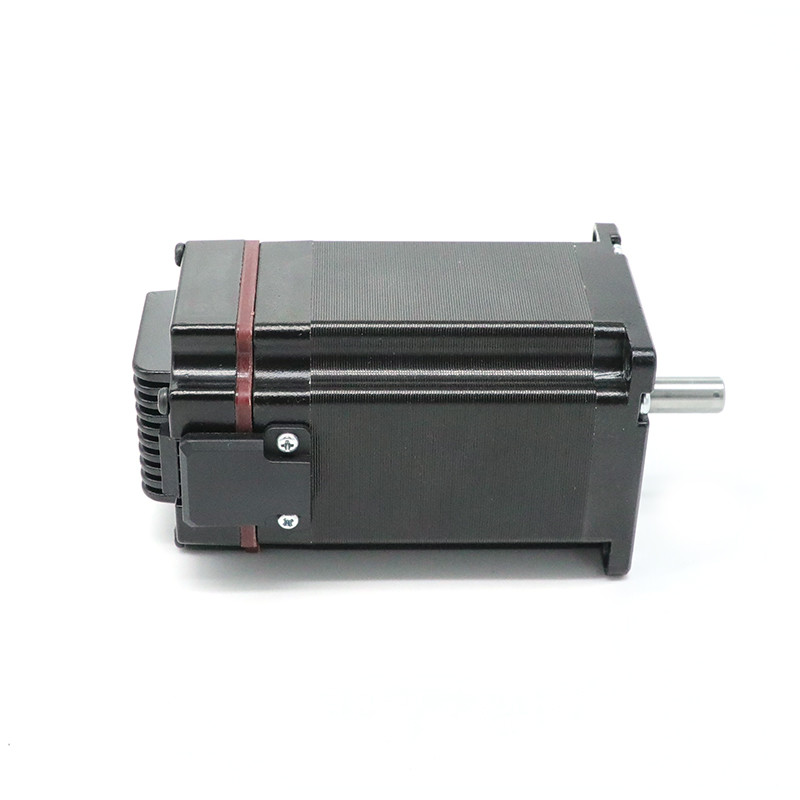

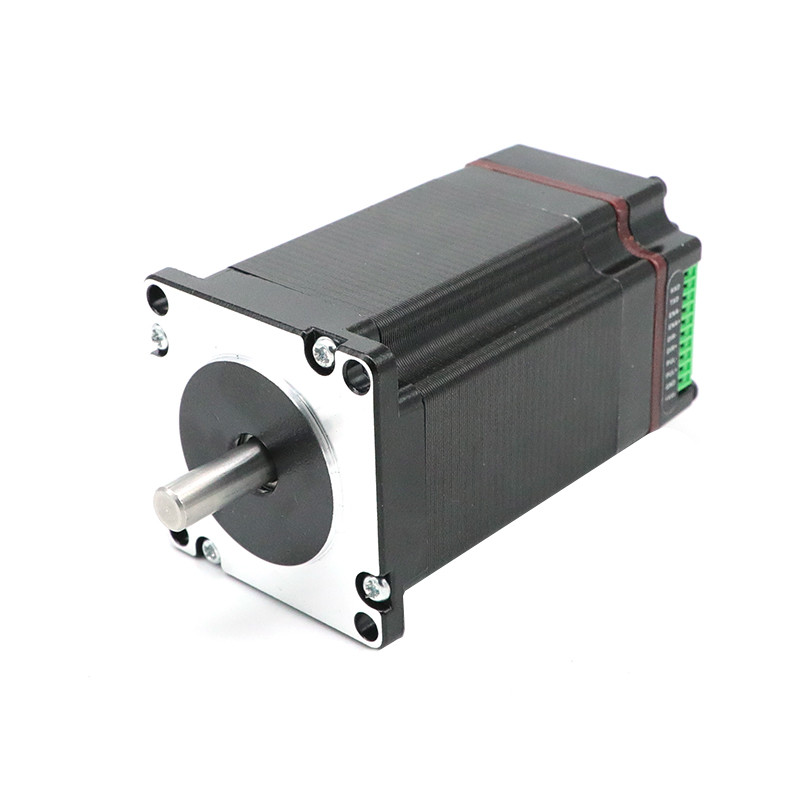

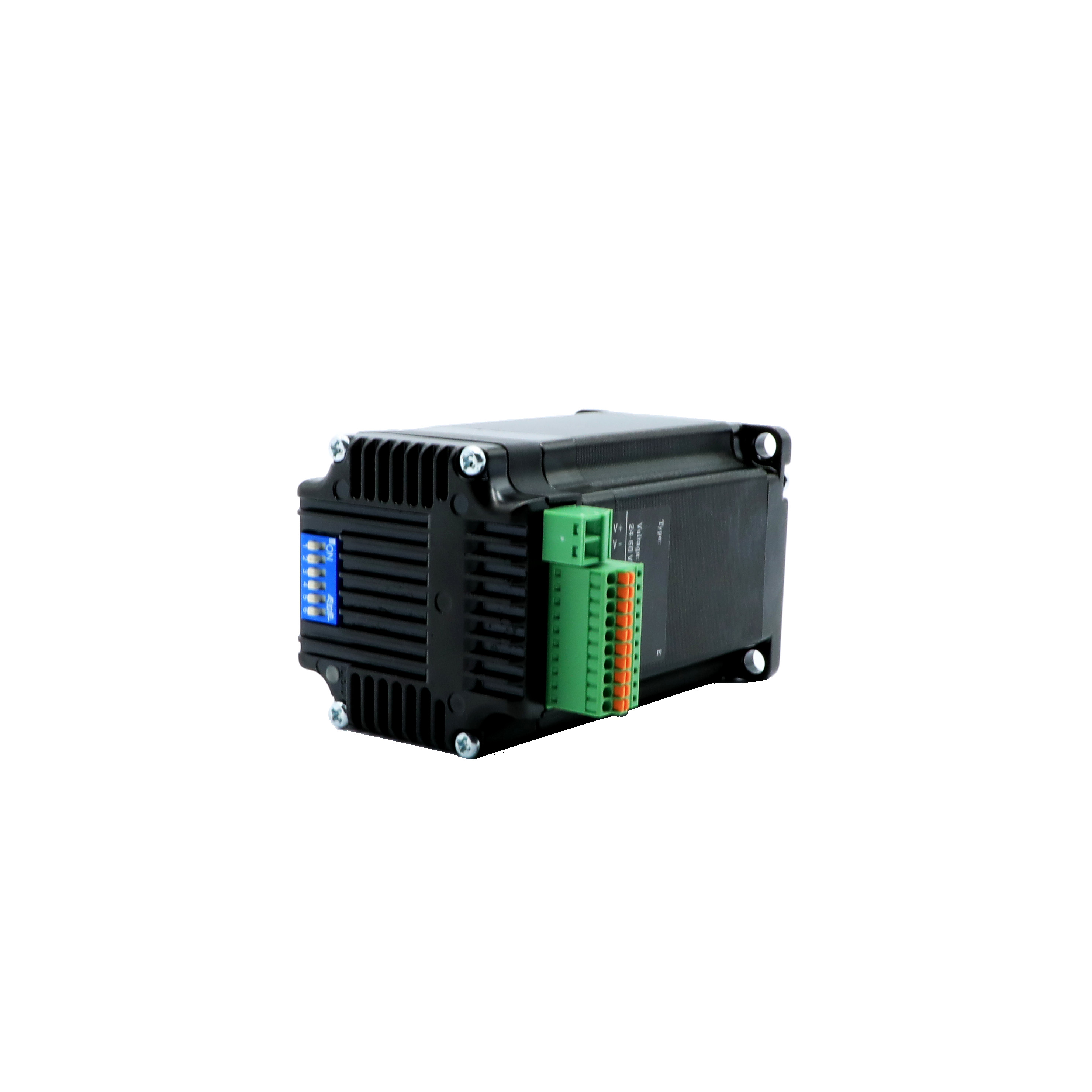

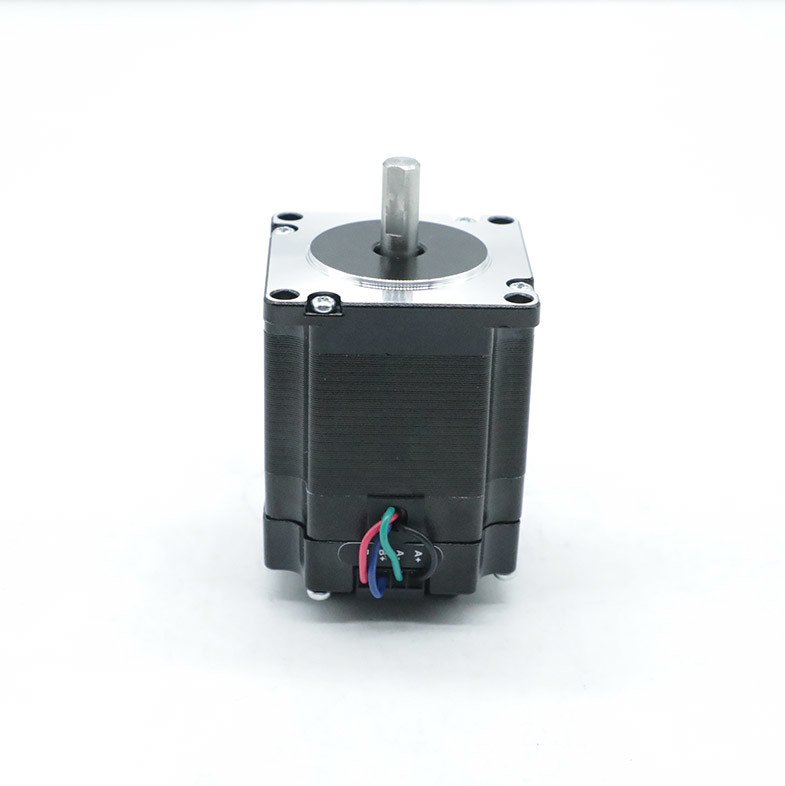

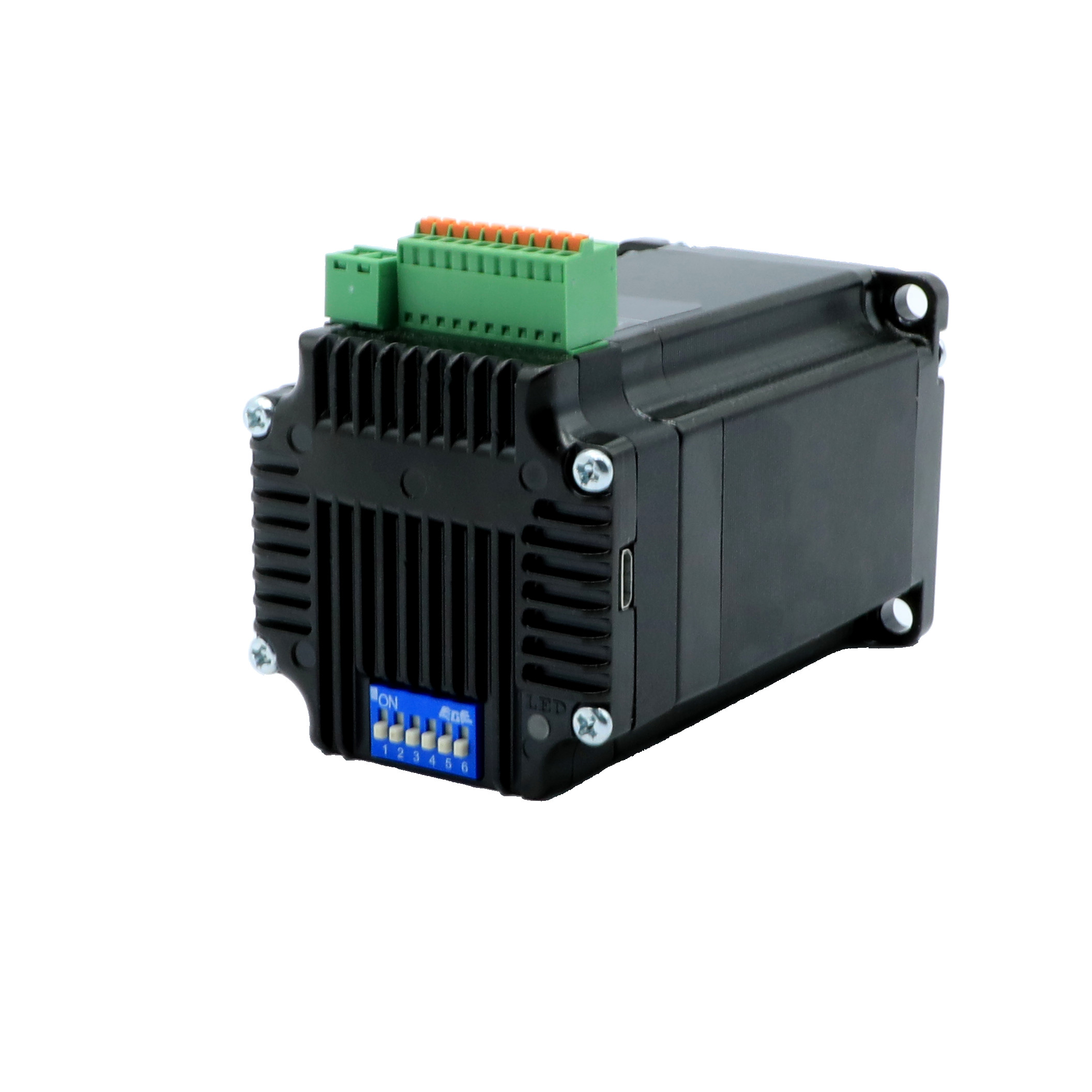

NEMA23 Puls 3NM Schritt-Encoder-Antrieb mit integrierter 57mm-Antrieb für mechanische Geräte
| Place of Origin | China |
|---|---|
| Markenname | HeTai |
| Zertifizierung | CE ISO |
| Modellnummer | IG 57 |
| Minimum Order Quantity | 50 |
| Preis | USD |
| Packaging Details | Carton with Inner Foam Box, Pallet |
| Lieferzeit | 20day |
| Payment Terms | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Strom | 0.5A/phase | Schrittwinkel (°/Schritt) | 1.8°/Step |
|---|---|---|---|
| Haltemoment | 2.0 (Nm) | Widerstand | 0.4Ω/Phase |
| Induktivität | 10,7 mH/cm | Nennspannung | 2.0V |
| Vollständig geschlossen | 1000 Zeilen | Schutzniveau | B |
| Hervorheben | Impulse 3NM Schritt-Encoder-Antrieb,57 mm Schritt-Encoder-Antrieb,Mechanische Ausrüstung Schritt-Encoder-Antrieb |
||
Produkt-Beschreibung
Produktmerkmale
Wir danken Ihnen, dass Sie sich für unser Produkt IC57E integrierter Motor entschieden haben.
Es integriert perfekt Schrittmotor-, Encoder- und Antriebstechnologie, die nicht nur Platz spart, sondern auch die Verkabelungskomplexität reduziert.
Einfach, es spart Ihnen die Konstruktions- und Produktionskosten und ist Ihre erste Wahl bei der Verwendung von Schrittsystemlösungen.
Es verfügt über die hervorragenden Eigenschaften der Integration von Steuerung und Antrieb. Es kann durch externe Impuls und eingebaute programmierbare Steuerung gesteuert werden.
Produktmerkmale
※ Betriebsspannungsbereich:24 bis 60 V
※ Antriebsausgangsstrom:0.5 bis 6.5A
※ Steuerungsmodus
Positionsmodus: Pulsrichtungskontrolle, doppelte Pulskontrolle, Steuerung des Hostcomputerbefehls.
Geschwindigkeitsmodus: I/O-Geschwindigkeitssteuerungsmodus, Steuerung des Hostcomputers.
※ Kommunikationsmethode:TTL
※ Leistungsmomentbereich:0.8 ~ 3.0 N.M.
※ Rückkopplung des Encoders in 1000 Zeilen
※ 3 digitale Eingänge, hohe Ebene kann direkt 3,3 ~ 24V Gleichspannungsniveau empfangen, maximale Frequenz 300KHZ
1 Satz unabhängiger digitaler Ausgabe, Kollektor-OC-Ausgabe, maximale Standspannung 30V, maximale Spül- oder Ausgangsströmung 50mA
※ Die Step-Config-Software kann für Echtzeitüberwachung, integrierte Programmierung usw. verwendet werden.
Produktfunktionsbox
Antriebsparameter und Produktauswahl
| Modell | Spannung ((VDC) | Strom | Eingabe | Ausgabe | Kommunikationsmethode | |||||
| IG57E12 | 24 bis 60 | 4A | Fabrikstandard 3 Die Straße kann gerade sein empfangen 3.3-24V |
Fabrikstandard 1 Straße, maximaler Druckwiderstand 30V, maximaler Einsatz Sink- oder Quellstrom 50 mA |
TTL | |||||
| IG57E20 | 5A | |||||||||
| Modell | Längen | Wellenlänge | Durchmesser der Welle | Phasenstrom | Phasenwiderstand | Phaseinduktivität | Haltemoment | Moment der Trägheit | Gewicht | |||||
| mm | mm | mm | Eine | Q | mH | N.m. | g.cm2 | g | ||||||
| IG57E12 | 76 | 21 | 8 | 4 | 0.5 | 1.8 | 1.2 | 280 | 380 | |||||
| IG57E20 | 96 | 21 | 8 | 5 | 0.4 | 2 | 2 | 480 | 110 | |||||
Anwendungen:
Schrittmotoren werden in verschiedenen Bereichen weit verbreitet, darunter:
Steuerung von Medikamentenpumpen, Präzisionschirurgischen Instrumenten und Positionierungssystemen in Bildgebungsgeräten.
2.Präzisionsgeräte:Weit verbreitet in Laborgeräten, optischen Geräten und MessgerätenSie werden häufig in medizinischen Geräten für präzise Instrumente verwendet, um eine präzise Bewegungssteuerung und Positionierung zu erreichen.
3.Verbraucherelektronik:Schrittmotoren werden unter anderem in automatisch fokussierenden Kameras, 3D-Druckern, Präzisionselektronikregulatoren und kleinen Haushaltsrobotern verwendet.
4.Automobil und Luftfahrt:Sie werden zur Steuerung von Motorventilen in Automobilen, präzisen Steuerungssystemen in Luft- und Raumfahrtkomponenten und Servos in Flugzeugen und Drohnen verwendet.
Die hohe Präzision, Zuverlässigkeit und Flexibilität der Schrittmotoren machen sie zu einem unverzichtbaren Bestandteil vieler Branchen.Weitere Anwendungen und Funktionen warten auf Erforschung!
Anpassung:
Bei der Anpassung von Motorenprodukten müssen Kunden möglicherweise spezifische Anwendungsvoraussetzungen oder Platzbeschränkungen erfüllen.
Anpassung der Kabel:
Kunden benötigen möglicherweise Leitungen von bestimmten Längen oder Typen, um ihre speziellen Installationsszenarien oder elektrischen Layouts zu erfüllen.
Anpassung der Flansche:
Flansche sind wichtige Komponenten, die Motoren mit externen mechanischen Systemen verbinden.Schraubloch-Layouts, oder spezielle Materialanforderungen.
Schacht-Anpassung:
Kunden benötigen möglicherweise maßgeschneiderte Wellen, um sich an spezifische Anschlussanforderungen anzupassen oder mit anderen mechanischen Komponenten zu passen.
Anpassung der Schraube:
Schrauben sind entscheidende Komponenten in einigen Motorsystemen, wie Schrittmotoren oder lineare Aktoren.Anforderungen an die Korrosionsbeständigkeit.
Anpassung des Encoders:
Anpasste Encoder können spezifische Auflösung, Schnittstellenart, Gehäusematerial oder Umweltanforderungen erfüllen.
Bremsanpassung:
Bremsen werden verwendet, um Motoren in bestimmten Positionen zu stoppen oder zu halten.und andere Funktionalitäten entsprechend den Kundenanforderungen.
Anpassung der Getriebe:
Bei der Anpassung der verschiedenen Getriebe können spezifische Geschwindigkeitsverhältnisse, Ausgangswellenkonfigurationen, Lastkapazitäten,oder Geräuschanforderungen.
Weitere Anpassungsbedürfnisse:
Die Kunden benötigen möglicherweise auch andere Anpassungsoptionen wie spezielle Gehäuse, Schutzbewertungen, kundenspezifische Kennzeichnung oder Verpackungsanforderungen.Diese Anpassungsmöglichkeiten können den Kunden helfen, Motorenprodukte zu erhalten, die ihren spezifischen Anwendungsbedürfnissen entsprechen und ihre Leistung und Zuverlässigkeit in bestimmten Umgebungen gewährleisten.
